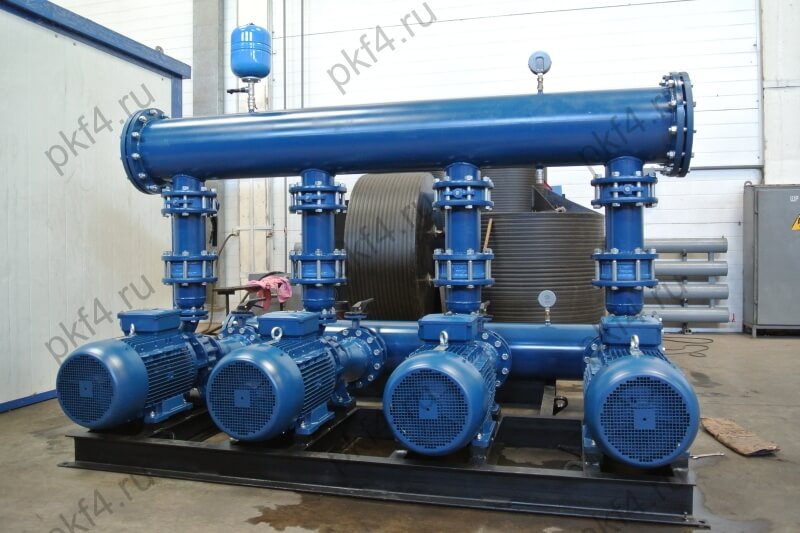

Насосные станции водоснабжения

Чтобы получить коммерческое предложение с техническим описанием, стоимостью и сроком поставки заполните опросный лист или скачайте в формате .doc, заполните и пришлите по электронной почте pkf4@pkf4.ru.

Изготавливаются строго по параметрам заказчика для экономного решения его задач. Поэтому цена будет известна только после предварительного расчёта.

Наш завод изготавливает насосные станции водоснабжения. Их назначение – увеличение давления подаваемой воды в тех случаях, когда её в существующей системе недостаточно.

Область применения

Насосные станции повышения давления используются:

• для водообеспечения многоквартирных домов, высотных зданий
• в локальной водопроводной сети
• в магистральных трубопроводах
• при тушении пожаров
• в гидравлических установках.

Преимущества станций нашего производства

Повысительные насосные станции на базе 2–6 центробежных установок компактны и целиком автоматизированы. И обладают следующими важными преимуществами:

• Экономичность: насосы автоматически настраиваются на оптимальный КПД при всех режимах своей работы. Поэтому потребляют минимально возможное количество электроэнергии.
• Надёжность: работают в бесперебойном режиме, самостоятельно сменяя насосы — отключая неисправные и включая резервные, соблюдая также отладочные циклы.
• Экологичность: гидрооборудование имеет предельно малые шумовые характеристики.
• Долговечность: изготавливаются из материалов высокого качества.
• Минимум эксплуатационных затрат: высокий уровень автоматизации. Все узлы износоустойчивы и потребляют минимальное количество расходных материалов.

Требования к рабочей среде

Насосная станция водоснабжения рассчитана на перекачку воды:

• бытового назначения – питьевой, холодной и горячей;
• для систем пожаротушения;
• для систем охлаждения;
• другого технического предназначения.

Недопустимо использовать для работы с водой, содержащей следующие компоненты:

• длинноволокнистые;
• твёрдые, с абразивными свойствами;
• химически агрессивные по отношению к материалам изготовления узлов установки;
• подвергающие детали механическому износу.

Конструкция насосных станций водоснабжения

Насосные станции повышения давления нашего производства поставляются заказчику прошедшими испытания в рабочем режиме, т.е. в готовом к эксплуатации виде.

Они имеют следующие базовые компоненты:

• Фундаментная рама. Эта несущая конструкция является общей. Гасители колебаний с регулируемой высотой обеспечивают низкие шумовибрационные характеристики установки.
• Трубная обвязка. Может подключаться к любым входным трубопроводам стандартной номенклатуры, предусмотренной для водопроводных систем зданий и сооружений. Обвязка – общая, выполнена из стали, обычной или нержавеющей. Диаметры труб соответствуют производительности установки. Для понижения уровня вибрации коллекторы можно доукомплектовать вибровставками.
• Насосы. Комплектуются центробежными агрегатами в количестве от 2 до 6 единиц, включенных параллельно. Каждый насос легко монтируется и демонтируется благодаря шаровым латунным никелированным задвижкам или поворотному затвору и обратному клапану.
• Напорный бак (мембранный). Снабжены гидроаккумулятором объёмом от 8 до 12 литров, размещённым в конце напорной трубы. Рабочее давление резервуара – 8 кг/см². Мембрана изготавливается из безопасного при контакте с питьевой водой бутила. Для контрольных операций предусмотрен шаровый кран из никелированной латуни.
• Датчики реле давления. От работы «всухую» защищены датчиком на входном трубопроводе и превышения напора – датчиком на выходном. Текущие параметры контролируются манометрами на этих гидротрактах.

Станция управления

Этот компонент, благодаря которому насосные станции водоснабжения имеют высокий уровень автоматизации, выполняет следующие функции:

• обеспечения нужной производительности путём поддержки в рабочем режиме нужного количества насосов;
• контроля работоспособности путём их пробного пуска;
• равномерного использования насосов посредством учёта наработки каждого;
• обеспечение ночного, экономного, режима;
• защиту от нештатных и аварийных ситуаций.

Особенности работы

В зависимости от наличия или отсутствия преобразователя частоты насосные станции водоснабжения работают по принципу каскадного или каскадно-частотного регулирования соответственно.

С каскадным регулированием

Система управления осуществляет:

• включение резервного насоса при неисправности основного
• подключение дополнительных при высокой нагрузке и их отключение при снижении нагрузки.

Выходное давление меняется ступенчато, так как агрегаты установок включаются на полную мощность и отключаются сразу.

С частотно-каскадным регулированием

Насосные станции повышения давления снабжены частотным преобразователем, позволяющим плавно изменять производительность основного насоса и более точно выдерживать заданное напорное давление. Гидравлические удары исключены абсолютно.
