Электрокалориферные агрегаты СФОА – высокопроизводительные отопительные воздухонагревательные устройства широкого использования. Используются как в виде основного, так и дополнительного обогревательного устройства.
Применимы для обогрева помещений различного назначения.
Назначение и условия эксплуатации
Требования к воздуху:
- предельно допустимая концентрация веществ с химически агрессивными свойствами – по ГОСТ 12.1.005-88;
- без токопроводящей пыли;
- содержание пыли – не более 0,5 мг/м³;
- без клейких и волокнистых веществ;
- без взрывоопасного содержимого.
Рассчитаны на эксплуатацию при условиях У3, т. е.
- климатические условия – умеренная зона;
- третья категория размещения.
Конструкция
Содержит следующие основные компоненты:
- электрокалорифер с нагревательными элементами типа ТЭН со спирально-накатным алюминиевым оребрением и диаметром 26 мм;
- рабочее колесо вентилятора типа ВО12-303 осевой конструкции;
- кожух из оцинкованной стали, в которой находятся калорифер и вентилятор;
- электродвигатель, установленный на опоре;
- защитное лицевое ограждение.
Электрокалориферные агрегаты СФОА прогоняют рабочим колесом через ТЭНы воздух, подогревая его и подавая нагретым в отапливаемое помещение.
По желанию заказчика могут быть оборудованы шкафом управления. Он выполняет:
- регулирование в нужных пределах температуры воздуха в помещении;
- отключение прибора при отключении вентилятора, производится ветровым реле, установленным над лицевой панелью;
- выключение при превышении температуры поверхности оребрённых ТЭН величины 180 С.
Технические характеристики
Здесь приводятся параметры электрокалориферных агрегатов СФОА моделей от 16 до 90. Цифровое обозначение модели соответствует установленной мощности электрокалорифера в киловаттах.
- Потребляемая мощность электродвигателя вентилятора, кВт – 0,18 до 1,1;
- Скорость двигателя, об/мин – 1500, 3000;
- Диаметр рабочего колеса вентилятора, мм – 400 и 630;
- Повышение температуры воздуха в калорифере, ºС – от 30 до 50;
- Максимальная температура выходного воздуха, ºС – 100;
- Максимальная производительность, м³/ч – от 3000 до 10000;
- Габаритные размеры (Длина×Ширина×Высота) – от 435×745×610 до 600×750×820;
- Масса, кг – от 35 до 72.
Характеристики

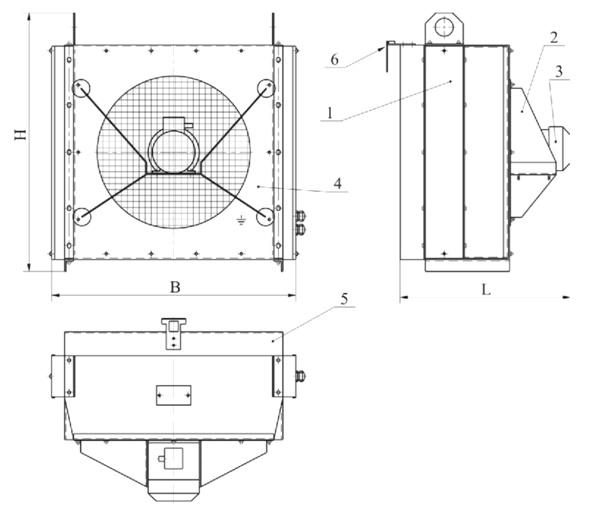

Агрегат электрокалориферный СФОА-16 ... СФОА-90
- Электрокалорифер
- Опора двигателя
- Электродвигатель
- Кожух
- Ограждение
- Реле ветровое
|
Технические характеристики
|
СФОА-16
|
СФОА-25
|
СФОА-30
|
СФОА-40
|
СФОА-60
|
СФОА-90
|
|---|
|
Установленная мощность электрокалорифера, кВт
|
16
|
25
|
30
|
40
|
60
|
90
|
|
Двигатель вентилятора, кВт
об/мин
|
0,18
1500
|
0,18
1500
|
0,37
1500
|
0,37
1500
|
0,75
3000
|
1,1
1500
|
|
Диаметр рабочего колеса, мм
|
400
|
400
|
400
|
400
|
400
|
630
|
|
Перепад температур входящего и выходящего воздуха, t ºС, не более
|
30
|
35
|
35
|
35
|
40
|
50
|
|
Максимальная температура воздуха на выходе, t ºС
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Максимальная производительность, м³/ч
|
3000
|
3000
|
3500
|
4000
|
6000
|
10000
|
|
Габаритные размеры, мм: длина, L высота, Н
ширина, В
|
773
430
650
|
773
430
650
|
773
430
775
|
773
430
775
|
773
430
900
|
773
430
900
|
|
Масса, кг
|
35
|
35
|
37
|
40
|
50
|
72
|
