Отопительный агрегат АО

Для того чтобы получить технико-коммерческое предложение с указанием цены, наличия и срока поставки заполните опросный лист (все поля которые Вам известны) и наш специалист подберёт отопительный агрегат АО и вышлет ТКП. Не забудьте отправить вашу заявку указав e-mail и телефон.

Отопительный агрегат АО – воздушный нагреватель моноблочного исполнения с водяным и паровым модификациями.

Назначение и область применения

Предназначен для воздушного отопления хозяйственных или производственных помещений с высотой междуэтажных перекрытий:

• до 6 м, если рабочий персонал присутствует постоянно;
• любой, если нет постоянного присутствия работников или фиксированных рабочих зон.

Конструкция

Представляет собой конструкцию, состоящую из водяного калорифера КСк или парового теплообменника КП-С и вентилятора осевого типа, размещённых в едином корпусе, изготовленном из тонколистовой стали.

В качестве промежуточного теплоносителя может использовать:

• сухой пар (обогреватель КП) с температурой до +190°С;
• перегретая вода (обогреватель КСк) с температурой до +150°С.

Предельно допустимое рабочее давление носителя тепла в обоих калориферах – не выше 1,2 МПа.

На фронтальной стороне установлены металлические жалюзи, с помощью которых направление нагретого воздушного потока можно изменять.

Принцип действия и монтаж

Подключается к сети с теплоносителем. Пар либо горячая вода циркулирует по змеевику контура теплообменника, нагревая их и расположенные в шахматном порядке алюминиевые пластины. Осевой вентилятор отопительного агрегата АО продувает воздух через теплообменные элементы и подаёт его нагретым в помещение. Для обеспечения безопасности при эксплуатации прибор закрыт с задней стороны металлической сеткой.

Монтируется на бетонном основании (фундамент или перекрытие здания) либо подвешивается на стене или потолочном перекрытии. Ккрепится к полу металлической сварной рамой в своём основании с помощью анкерных болтов. Для настенного или потолочного монтажа в верхней части корпуса имеются проушины для кронштейнов.

Условия эксплуатации

Рассчитан на работу в следующих условиях:

• Климат – умеренный;
• Категория размещения – третья;
• Рабочая среда – атмосферный воздух с запыленностью до 0,5 мг/кубометр без волокнистых и липких включений. Допустимая концентрация возможных химически агрессивных компонент определяется ГОСТом 12.1.005-88.
• Предельная температура воздуха: на входе – не менее +16°С, на выходе – не более +60°С.

Технические данные отопительных агрегатов АО серии 2 (АО2-3 –АО2-25)

• Производительность по воздуху, кубометр/час – от 2000 до 25 000;
• Теплопроизводительность, кВт (при температуре: воздуха на входе - 15ºС; воды на входе - 150ºС и выходе - 70ºС) – от 21,5 до 338;
• Скорость воздуха на выходном срезе, м/с – 4,4;
• Установочная мощность двигателя, кВт – от 0,18 до 3,0;
• Число оборотов двигателя в минуту – от 1 000 до 3 000;
• Площадь теплообмена, кв. м – от 8,7 до 95,8;
• Вес, кг – от 40 до 290;

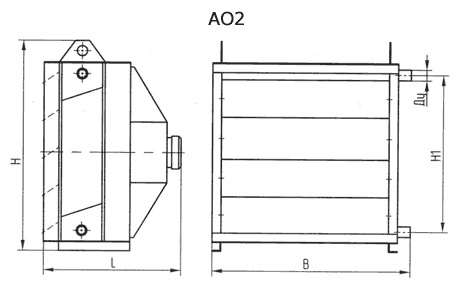

• Габаритные размеры (Д×В×Ш), мм – от 520×510×550 до 890×1345×1280;
• Условный проход труб, мм – от 32 до 50.

Характеристики до 10000 м³/ч

Технические характеристики

В таблице производительность по теплу приведена для режима работы, характеризующегося следующими параметрами:

• температура воздуха на входе - 15ºС;
• температура воды на входе - 150ºС;
• температура воды на выходе - 70ºС.

Характеристики от 15000 м³/ч

Технические характеристики

В таблице производительность по теплу приведена для режима работы, характеризующегося следующими параметрами:

• температура воздуха на входе - 15ºС;
• температура воды на входе - 150ºС;
• температура воды на выходе - 70ºС.
