Характеристики
ВКРМ являются аналогом вентиляторов ВКР. Предназначены для перемещения газопаровоздушных смесей, с примесями агрессивных газов и паров не вызывающих ускорение ускоренной коррозии нержавеющей стали. Данная модель предназначена для работы без сети воздуховодов, для эксплуатации в макроклиматических районах с умеренным климатом (У) и тропическим (Т) 1-ой категории размещения.
Характеристики
| Вентилятор | DH | D/DH | Двигатель | Параметры в рабочей зоне | Масса
не более, кг |
|---|
| N, кВт | n, об/мин | Q, тыс. м³/ч | Psv, Па |
|---|
| ВКРМ 4 |
400 |
1 |
0,37 |
915 |
1,4-3,3 |
160-0 |
80 |
| ВКРМ 5 |
500 |
1 |
0,75 |
915 |
2,8-6,5 |
250-0 |
90 |
| ВКРМ 6,3 |
630 |
1 |
2,2 |
950 |
6,0-13,5 |
430-0 |
120 |
| ВКРМ 8 |
800 |
1 |
3,0 |
700 |
9,4-22,0 |
430 |
240 |
| ВКРМ 10 |
1000 |
1 |
4,0 |
370 |
10,0-30,0 |
260 |
400 |
| ВКРМ 12,5 |
1250 |
1 |
4,0 |
370 |
11,0-35,0 |
270 |
600 |
| 1250 |
1 |
4,0 |
370 |
14,0-45,0 |
430 |
600 |
| 1250 |
1 |
5,5 |
750 Р.К.-470 |
11,0-35,0 |
270 |
- |

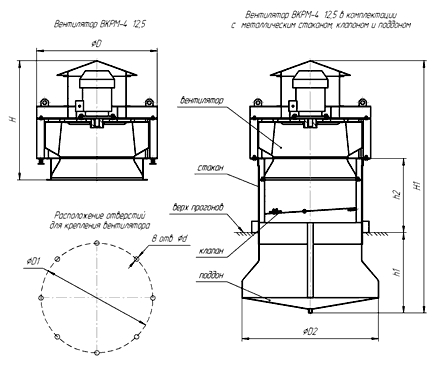

Габаритные, присоединительные и установочные размеры
| Типоразмер | Н, мм | Н1, мм | h1, мм | h2, мм | D, мм | D1, мм | D2, мм | d, мм |
|---|
| ВКРМ 4 |
750 |
1700 |
550 |
600 |
830 |
770 |
940 |
14 |
| ВКРМ 5 |
800 |
1720 |
550 |
600 |
830 |
770 |
940 |
14 |
| ВКРМ 6,3 |
880 |
1770 |
550 |
600 |
830 |
770 |
940 |
14 |
| ВКРМ 8 |
1140 |
2060 |
650 |
650 |
1180 |
1070 |
1160 |
14 |
| ВКРМ 10 |
1460 |
2350 |
650 |
650 |
1400 |
1200 |
1360 |
14 |

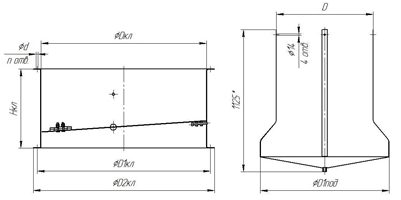

Габаритные и присоединительные размеры клапана и поддона
| Типоразмер | Клапан | Поддон к стакану |
|---|
| Индекс | Dкл, мм | Dкл1, мм | Dкл2, мм | Нкл, мм | d, мм | n, шт | Индекс | Dпод, мм | D1под, мм |
|---|
| ВКРМ 4 |
К-01 |
400 |
430 |
460 |
250 |
7 |
9 |
П-00 |
700 |
990 |
| ВКРМ 5 |
К-02 |
500 |
530 |
560 |
250 |
7 |
8 |
П-00 |
700 |
990 |
| ВКРМ 6.3 |
К-04 |
630 |
660 |
690 |
400 |
7 |
8 |
П-00 |
700 |
990 |
| ВКРМ 8 |
К-05 |
800 |
830 |
860 |
400 |
10 |
12 |
П-01 |
1000 |
1160 |
| ВКРМ 10 |
К-06 |
1000 |
1040 |
1080 |
400 |
10 |
16 |
П-02 |
1200 |
1360 |
| ВКРМ 12.5 |
К-07 |
1250 |
1290 |
1330 |
475 |
12 |
18 |
П-03 |
1400 |
1610 |
Общие сведения:
- Низкого давления
- Одностороннего всасывания
- Количество лопаток - 12
- Конструктивное исполнение - 1
Назначение
Системы вытяжной вентиляции промышленных и общественных зданий. Устанавливается на кровле.
Варианты изготовления
- общего назначения из углеродистой стали;
- комплектация металлическим стаканом, клапаном и поддоном.
Условия эксплуатации вентиляторов ВКРМ
- Температура окружающей среды от минус 40°С до плюс 40°С;
- Климатическое исполнение У, категория размещения 1.
