Компрессор 2ВТ1-2,1/26М1

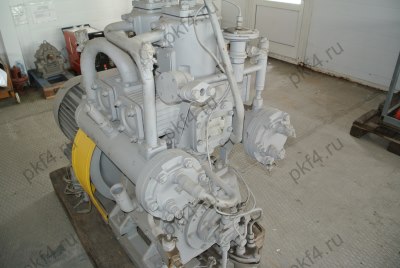

Компрессор 2ВТ1-2,1/26М1 – агрегат для снабжения пневмооборудования сжатым воздухом и приводимый в действие электродвигателем.

Цена договорная

Характеристики компрессора

Технические данные

• Тип компрессора – поршневой, двухрядный, двухступенчатый, вертикальной конструкции, с дифференциальными поршнями, простого действия;
• Климатическое исполнение – УХЛ4;
• Предельные температуры: всасываемого воздуха – 40˚С, охлаждающей воды – 32˚С;
• Давление всасывания – атмосферное;
• Давление нагнетания компрессора (избыточное) в МПа (кгс/см²):
  • I ступени – 0,38-0,44 (3,9-4,5);
  • II ступени – 2,45 (2,5).
• Давление срабатывания предохранительного клапана (избыточное) в МПа (кгс/см²):
  • I ступени – 0,49-0,54 (5-5,5);
  • II ступени – 2,65-2,75 (27-28).
• Производительность компрессора 2ВТ1-2,1/26М1 в м³ в секунду (в минуту) – 0,035±0,003 (2,1±0,21);
• Максимальная потребляемая мощность (производительность и давление – номинальные) – 22 кВт;
• Вращение вала компрессора:
  • направление – правое (со стороны привода);
  • частота – 980 мин^-1.
• Частота включения – не более 15 пусков в час;
• Максимальная масса изделия – 875 кг;
• Срок службы компрессора 2ВТ1-2,1/26М1 – в среднем, 20 000 часов до капитального ремонта.

Смазка

• Система – смешанная (разбрызгиванием и от насоса шестерёнчатого типа);
• Марки смазочного масла (рекомендованные для компрессора 2ВТ1-2,1/26М1) – индустриальные И-40А, И-50А (ГОСТ 20799-76) либо К-19 (ГОСТ 1861-73);
• Максимальная потребность компрессора в смазочном масле – 7 мг/с (25 г/час);
• Объём заливаемого в картер масла – 0,01 м³ (10 л);
• Давление масла:
  • после шестерёнчатого насоса – 0,09-0,15 МПа (0,9-1,5 кгс/см²);
  • предельно допустимое – 0,05 МПа (0,5 кгс/см²).

Охлаждение

• Тип охлаждающей среды для агрегата 2ВТ1-2,1/26М1 – вода пресная;
• Давление воды:
  • рабочее – 0,05-0,3 МПа (0,5-3 кгс/см²);
  • предельное статическое (в сливном трубопроводе) при нахождении компрессора в нерабочем состоянии – 10 кПа (0,1 кгс/см²).
• Расход воды (при температурах: воды – 15˚С, воздуха – 20˚С) – 0,00033 м³/с (1,2 м³/час).

Электропитание

Поршневые компрессоры 2ВТ1-2,1/26М1 питаются от сети переменного тока частотой 50 Гц: двигатель – от напряжения 220/380 В, щит управления – 220 В. Вал компрессора приводится во вращение валом двигателя через упругую муфту.

Устройство компрессора 2ВТ1-2,1/26М1

Комплект поставки изделия 2ВТ1-2,1/26М1 состоит из:

• смонтированных на общей раме собственно компрессора, электродвигателя, комбинированного реле, клапанов: разгрузочного и обратного;
• устанавливаемых отдельно от компрессора щитов управления и приборного, пускателя, электромагнитного вентиля, электроконтактного манометра и сигнального звонка;
• комплекта запчастей, инструментария, дополнительных приспособлений и фундаментных болтов.

Конструкция

Компрессор 2ВТ1-2,1/26М1 представляет собой нагнетательное пневматическое устройство поршневой конструкции вертикального типа с двумя ступенями сжатия воздуха. Конструктивно оба ряда устройства совершенно одинаковы.

Принцип работы

Через воздухоочиститель воздух всасывается в цилиндры I ступени. Предварительно сжатый, он подаётся в холодильник I ступени и в охлаждённом состоянии поступает в цилиндры II ступени. Окончательно сжатый компрессором воздух подвергается охлаждению в холодильнике II ступени и закачивается в баллоны.

Безопасность при работе с агрегатом 2ВТ1-2,1/26М1 обеспечивается двумя предохранительными клапанами, установленными на холодильниках. Контроль давления воздуха, масла и охлаждающей воды производится посредством манометров в приборном щите.

Система автоматики

Система автоматического управления и защиты 2ВТ1-2,1/26М1 служит для обеспечения нормального режима его работы и предотвращения выхода из строя при аварийной ситуации.

Нормальный режим функционирования агрегата обеспечивается:

• пуском и остановкой устройства при уменьшении давления воздуха на выходе компрессора (в воздухосборнике) ниже или выше, соответственно, установленной величины;
• управлением мембранным вентилем на линии подачи охлаждающей воды;
• разгрузкой остановленного компрессора.

Аварийный останов компрессора 2ВТ1-2,1/26М1 производится с подачей светового и звукового сигнала при:

• превышении температурой воздуха величин на выходе из цилиндров – 180˚С; из холодильников – 70˚С;
• уменьшении давления охлаждающей воды и смазывающего масла ниже 0,05 МПа (0,5 кгс/см²).

При аварийной остановке происходит автоматическая разгрузка компрессора. В щите управления предусмотрены кнопки также для ручного пуска и останова агрегата 2ВТ1-2,1/26М1.
