На данной странице представлены технические характеристики для модели центробежного вентилятора среднего давления Ц14-46-2-1 (с диаметром рабочего колеса 200 мм) Первого исполнения, это обозначает, что рабочее колесо установлено на вал электродвигателя. Рабочее колесо состоит из 32-х загнутых вперёд лопаток по форме напоминает белечье колесо.
Характеристики
|
Типоразмер
|
D/Dн
|
Двигатель
|
Частота
вращения
рабочего колеса,
об/мин
|
Параметры в рабочей зоне
|
Масса,
не более, кг
|
|---|
|
Типоразмер
|
Мощность,
кВт
|
Производительность,
тыс. м³/час
|
Полное
давление,
Па
|
|---|
|
Ц14-46-2-1
|
1,0
|
АИр56В4
|
0,18
|
1330
|
0,62-0,91
|
260-270
|
14,5
|
АИр63А4
|
0,25
|
1330
|
0,62-1,15
|
260-265
|
15,8
|
АИр63В4
|
0,37
|
1330
|
0,67-1,15
|
260-265
|
16,7
|
АИр80A2
|
1,5
|
2850
|
1,33-2,02
|
1200-1250
|
25
|
АИр80B2
|
2,2
|
1,33-2,55
|
1200-1200
|
26,9
|
|
Ц14-46-2-1а
|
1,0
|
АИр56В4
|
0,18
|
1330
|
0,62-0,91
|
260-270
|
14,5
|
АИр63А4
|
0,25
|
1330
|
0,62-1,15
|
260-265
|
15,8
|
АИр63В4
|
0,37
|
1330
|
0,67-1,15
|
260-265
|
16,7
|
АИр80A2
|
1,5
|
2850
|
1,33-2,02
|
1200-1250
|
25
|
АИр80B2
|
2,2
|
1,33-2,55
|
1200-1200
|
26,9
|
|
Ц14-46-2-1к
|
1,0
|
АИр56В4
|
0,18
|
1330
|
0,62-0,91
|
260-270
|
14,5
|
АИр63А4
|
0,25
|
1330
|
0,62-1,15
|
260-265
|
15,8
|
АИр63В4
|
0,37
|
1330
|
0,67-1,15
|
260-265
|
16,7
|
АИр80A2
|
1,5
|
2850
|
1,33-2,02
|
1200-1250
|
25
|
АИр80B2
|
2,2
|
1,33-2,55
|
1200-1200
|
26,9
|
Полный перечень моделей вентиляторов данного типа смотрите в разделе радиальные вентиляторы
Аэродинамическая характеристика
|

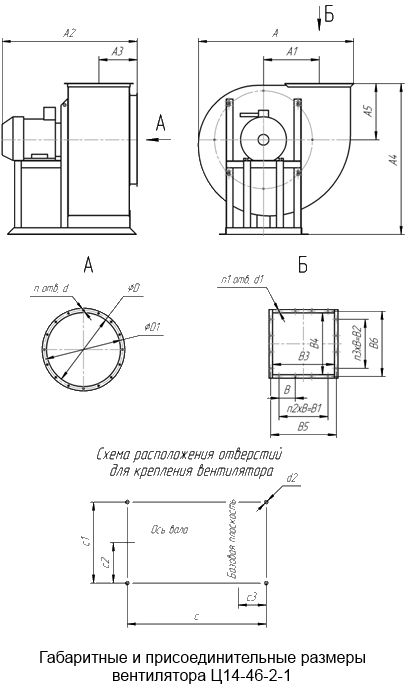

Типоразмер
|
A
|
A1
|
A2
|
A3
|
A4
|
A5
|
D
|
D1
|
B
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
c
|
c1
|
c2
|
c3
|
d
|
d1
|
d2
|
n
|
n1
|
n2
|
n3
|
|---|
|
Ц14-46-2
|
405
|
135
|
470
|
125
|
410
|
150
|
215
|
235
|
85
|
85
|
85
|
140
|
155
|
168
|
182
|
360
|
206
|
103
|
73
|
7
|
7
|
10
|
8
|
8
|
1
|
1
|
|---|
Для агрегатов среднего давления левого вращения, кожух и колесо выполняются в зеркальном отражении. Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.
Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице:
|
Условное
обозначение
|
D/Dн
|
Частота вращения рабочего колеса
об/мин
|
Суммарный уровень звуковой мощности,
дБ, не более
|
|---|
|
Ц14-46-2-1
|
0,95
|
1350
2850
|
81
101
|
|
1,0
|
1400
2800
|
83
103
|
|
1,05
|
1400
2800
|
85
105
|
