Дымососы

Дымососы

Дымососы – тягодутьевые машины, предназначенные для принудительного вывода газовых продуктов сгорания из зоны горения.

Опросный лист
Ваше имя
Введите ФИО
Ваш город
Invalid Input
город организации которой мы будем выставлять ТКП
Телефон (*)
Укажите телефон/факс
укажите код города
e-mail (*)
Укажите e-mail
проверьте правильность, пробелы в адресе не допустимы
Марка
Производительность
м³/ч
Давление
Па
Назначение
Дополнительная информация
Отправляя форму Вы даёте согласие на обработку Ваших персональных данных (152-ФЗ). Текст соглашения.
При необходимости ознакомьтесь с документом Политика конфиденциальности

Описание

Используется в условиях отсутствия или недостаточности естественной тяги. Широко применяется для дымоудаления из котельных и иных теплоэнергетических установок.

Условия эксплуатации

  • Режим работы – продолжительный
  • Размещение – в помещении или на открытом воздухе (в зоне умеренного климата) под навесом
  • Максимальная температура удаляемой газовой среды: +200°С (из углеродистой стали); +400°С (из нержавеющей стали).

Конструкция и принцип работы

Состоит из:

  • рабочего колеса
  • корпуса в виде улитки
  • осевого направляющего аппарата
  • станины.

Это радиальные вентиляторы с центробежным принципом действия.

Агрегат оснащён электродвигателем, который вращает посаженное на его вал рабочее колесо. Дымовая смесь забирается через направляющий аппарат лопатками крыльчатки, приводится ими во вращение и под действием центробежной силы удаляется через нагнетательный патрубок. Сварной направляющий аппарат с восемью лопастями используется для регулирования производительности.

Долговечность эксплуатации обеспечивается повышенной толщиной лопастей рабочего колеса и усилением корпуса стальными рёбрами.

Исполнения

Могут быть левого и правого исполнения. Направление вращения крыльчатки определяется наблюдением со стороны электродвигателя.

Угол разворота улитки (ориентации выходного патрубка относительно горизонтали) – от 0 до 270 градусов (шаг – 15 градусов).

Агрегаты ДН и Д имеют высокие эксплуатационные характеристики по надёжности, долговечности и техническим показателям. Они рассчитаны на продолжительную работу при повышенных нагрузках и неблагоприятных условиях.


Характеристики

Номер

Исполнение

Мощность двигателя, кВт

Частота вращения,
об/мин

Производительность, м³/час

Напор, кгс/м²

Масса (мах), кг

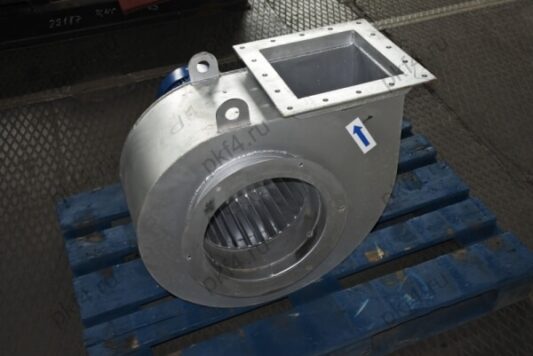

Д-3,5

1

3

1500

4300

42

57

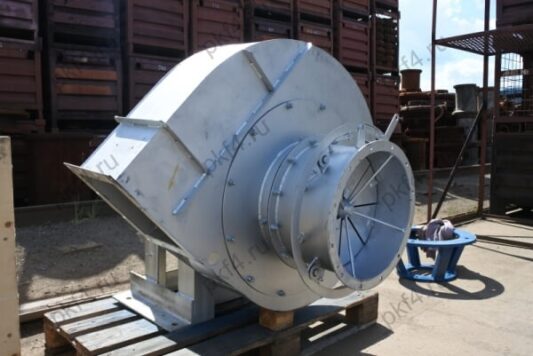

ДН-6,3

1

5,5

1500

5102

88

460

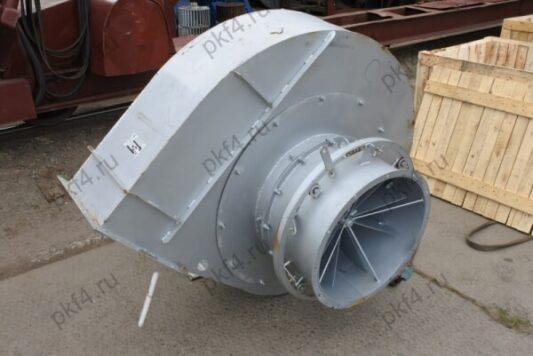

ДН-8

1

11

1000

6970

63,2

549

1

15

1500

10460

143

549

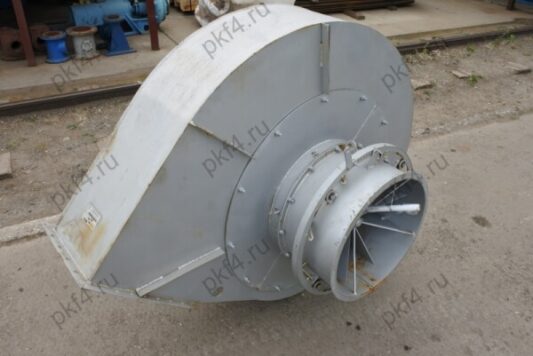

ДН-9

1

11

1000

9930

80

668

1

15

1500

14900

181

668

ДН-10

1

11

1000

13620

99

895

1

30

1500

20430

223

895

ДН-11,2

1

22

1000

19130

124

1235

1

45

1500

28700

281

1235

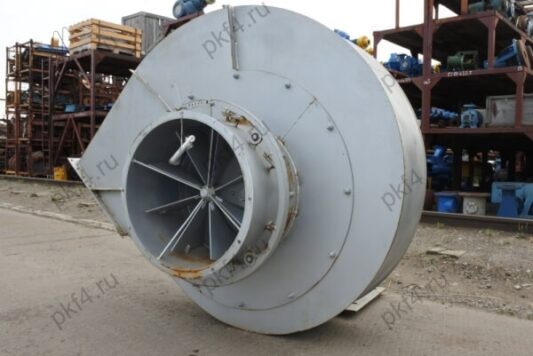

ДН-12,5

1

30

1000

26600

155

1345

1

55

1500

39900

351

1345

1

75

1500

39900

351

1345

ДН-13

3

75

950

58000

310

2290

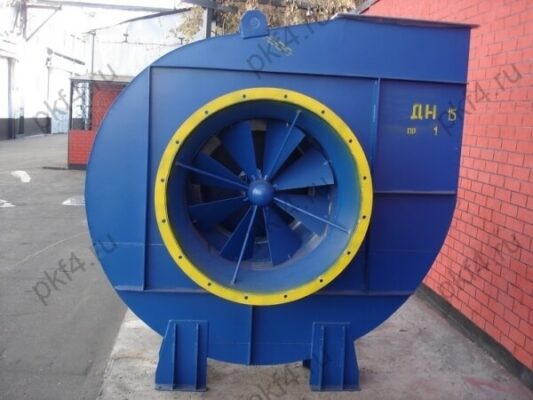

ДН-15

3

45

750

37500

124,5

2900

3

75

1000

50000

222

2900

3

250

1500

75000

498

2900

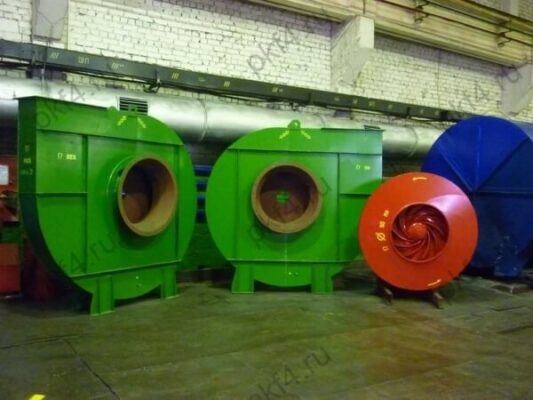

ДН-17

3

55

750

54700

159

3100

3

160

1000

73000

282

3100

3

500

1500

109500

636

3100

ДН-19

3

200

1000

108000

452

4100

ДН-21

3

315

1000

143000

585

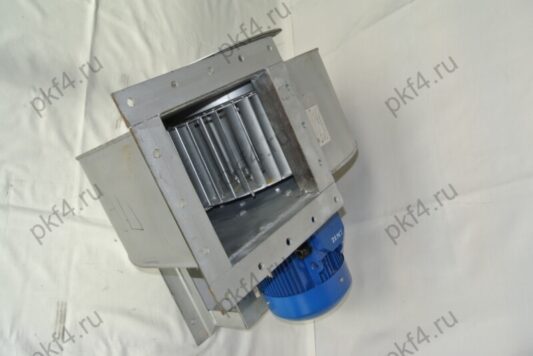

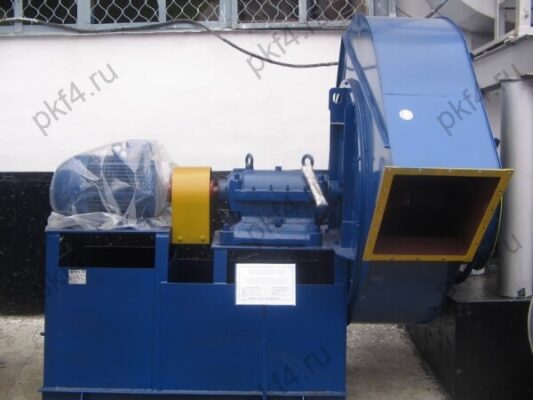

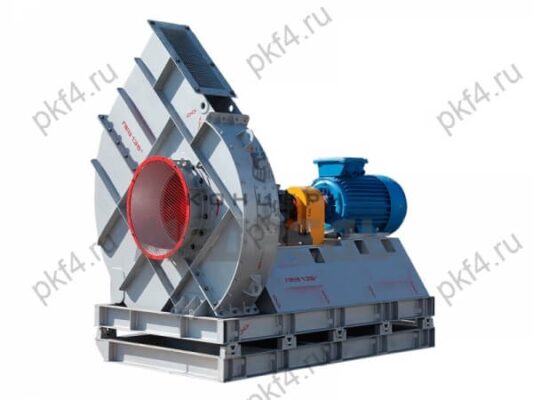

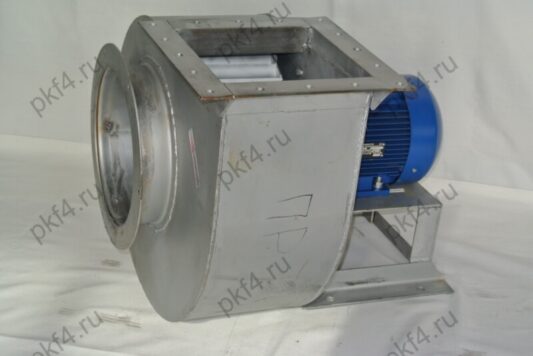

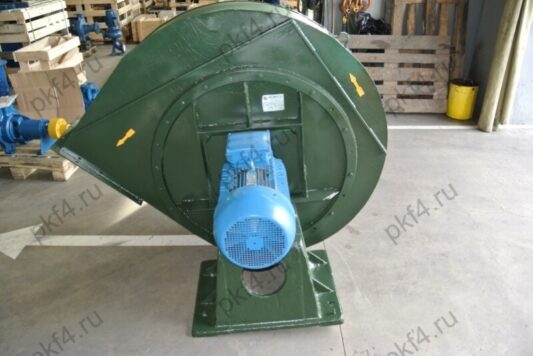

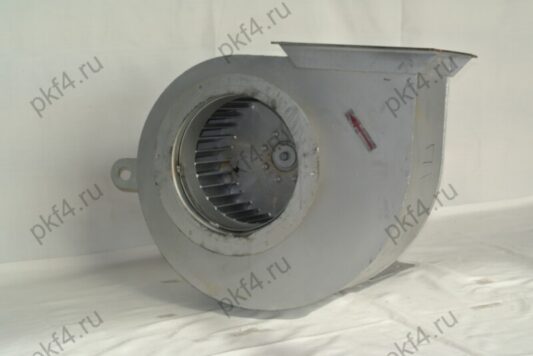

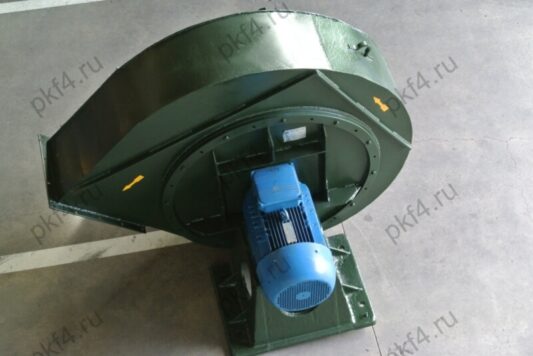

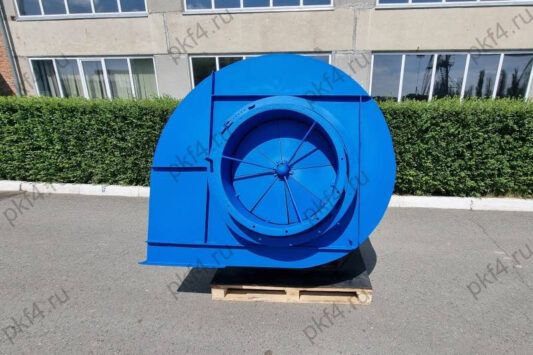

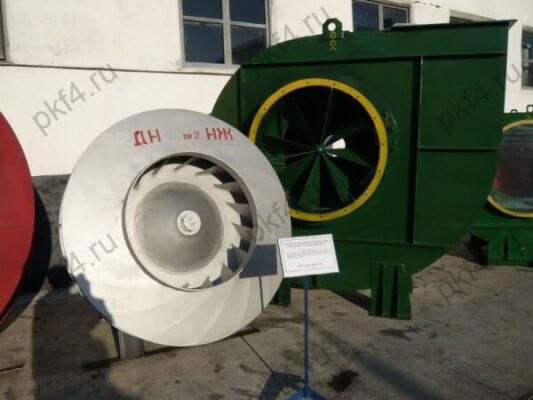

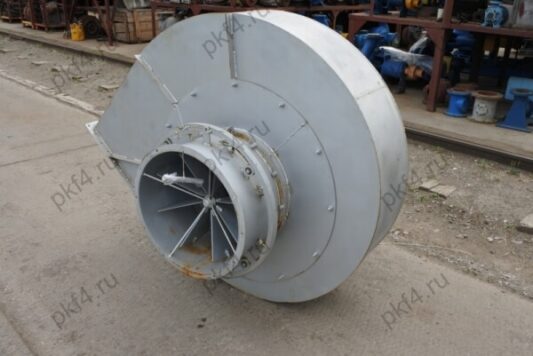

ФОТО
