    Дымосос ДН-10

    Дымосос ДН-10
    5 5 1 Product
    Цена по запросу

    +

    Назначение

    Дымососы ДН-10 предназначены для отсоса в дымовые трубы продуктов сгорания. Эксплуатация допускается при температуре перемещаемых газов не выше + 200° С. Нормальная работа гарантируется при температуре окружающего воздуха от - 40° С до +40° С, относительной влажности 80 % и высоте над уровнем моря не более 1000 м.

    Общее описание и сравнительные характеристики смотрите на странице дымососы

    Основные технические характеристики

    Технические характеристики, габаритные, присоединительные и установочные размеры приведены в таблицах 1,2,3 и на рисунке 1.

    По направлению вращения рабочего колеса, вентиляторы могут быть изготовлены правого или левого исполнения (правое вращение рабочего колеса по часовой стрелке, левое - против, со стороны электропривода), с различными углами разворота нагнетательного патрубка от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.

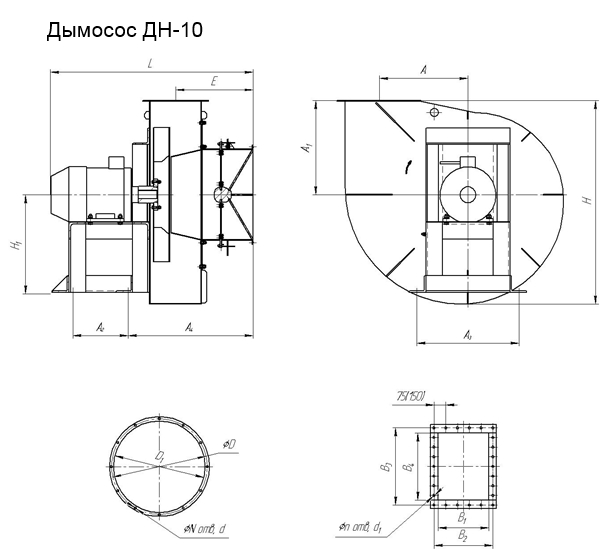

    Рисунок 1

    1

    Таблица 1

    Габаритные размеры, мм

    Lmax

    В

    А

    A1

    А2

    А3

    А4

    Еmax

    Hmax

    H1

    ДН-10

    1360

    1670

    650

    700

    330

    610

    870

    555

    1525

    602


    Таблица 2

    Установочные размеры, мм
    DD1B1В2В3B4Ndnd1
    ДН-10 702 660 500 572 438 375 12 12 28 14


    Технические характеристики

    Таблица 3

    Относительный диаметр рабочего колесаNy, кВт.Частота вращения вала n, мин.-1Производительность Q, 10³ м³/чДавление полное Pv, ПаЧастота тока, ГцНапряжение, ВМасса без двигателя не более, кг
    ДН-10 1 11 1000 13,12 920 50 220/380 910
    30 1500 20,6 2210

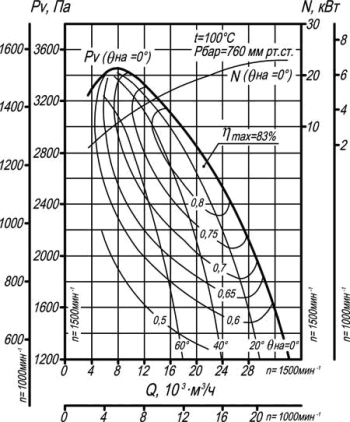

    Аэродинамическая характеристика

    2
