Артезианские насосные станции

Описание

Назначение

Осуществляют откачку воды из скважин и её последующую подачу пользователям. Они предназначены для функционирования на объектах разного назначения:

• Бытовых;
• Сельскохозяйственных;
• Производственных.

Чаще всего применяются в первых двух климатических районах Российской Федерации.

Описание

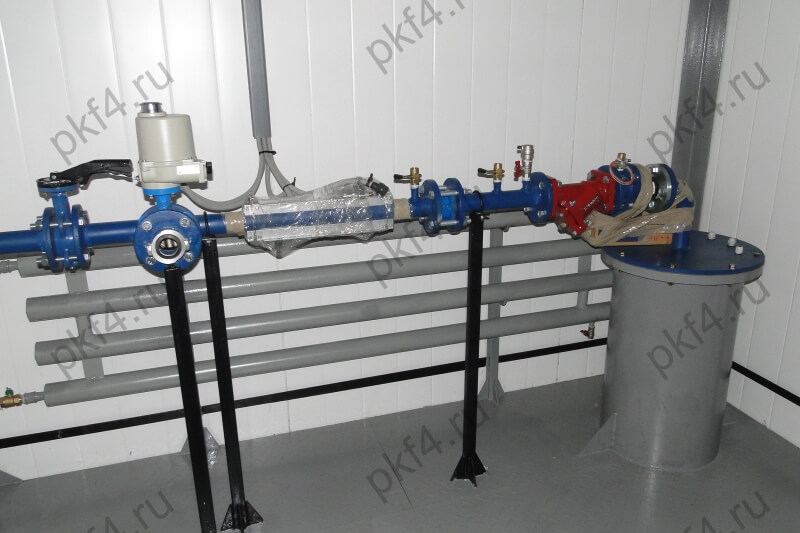

Это павильон, обладающий транспортными габаритами и оснащенный герметичным люком. Этот люк предназначен для установки скважинного насоса и его демонтажа. Внутри павильона устанавливается разнообразное инженерское оборудование:

• Для забора воды;
• Для её подачи;
• Электрическое освещение;
• Отопление.

Каркас реализован из стального металлопроката. Из негорючих материалов (сэндвич-панели) выполнены ограждающие элементы (крыша, стены). Стальной пол павильона утеплен, а конструкции, созданные из металла, сверху защищаются антикоррозийным покрытием. На крыше сооружения размещаются монтажные элементы, при помощи которых они грузятся на транспортное средство.

Внизу павильона расположены отверстия в пластинах. Через них артезианские насосные станции, с применением анкерных болтов, закрепляются к основанию. Таким основанием для них является фундаментная плита, которая не входит в комплект поставки и реализуется отдельно.

Комплект поставки

Комплектуются из следующих элементов:

• Погружного насосного агрегата;
• Блок-бокса, выполненного из сэндвич-панелей и оснащенного отопительной системой, оборудованного естественной вентиляцией и укомплектованного освещением;
• Шкафа, которые позволяет управлять насосным агрегатом;
• Системы пожарной сигнализации;
• Системы несанкционированного доступа, если имеются помещения, куда доступ ограничен;
• Труб и трубопроводной арматуры.

Насосные станции над артскважиной, в комплект поставки которых входит датчик сухого входа, должны функционировать автоматически. Шкаф, который управляет насосом, отключит электродвигатель, если будет:

• Перекос (> 15%) фазного напряжения;
• Обрыв из фаз (любых);
• Перегрузка тока в фазах (одной, трех);
• Отсутствовать в скважине вода (режим "сухого хода");

После прекращения аварийного воздействия он же восстановит нормальный рабочий режим.

Может оснащаться электронасосами разных ведущих производителей:

• Grundfos;
• Pedrollo;
• Wilo;
• ЭЦВ.

Для обеспечения комфортных рабочих условий в павильоне устанавливаются естественная вентиляция и электрообогреватели, оборудованные встроенными термостатами. Если потребитель желает, возможен монтаж и водяной отопительной системы.

Технические характеристики

Внутри имеют температуру до +5 градусов по Цельсию (ниже она не опускается). Степень огнестойкости соответствует СНиПу, категория размещения – установленному ГОСТу, категория помещения (взрывопожарная безопасность) – НБП.

Класс взрывоопасности: не взрыво -не пожаро опасно (ПУЭ), а климатическое исполнение соответствует УХЛ.

Преимущества

Обладают следующими преимуществами:

• Скважинный оголовок закрыт от посторонних;
• Абсолютно герметизированная система полностью изолирует воду от внешней среды. Она в чистом виде будет доставлена потребителю;
• Низкая стоимость (по отношению к стационарным станциям) и довольно легкая установка (по сравнению с водонапорными башнями).
