Винтовые компрессоры

Винтовые компрессоры

Характеристики

Винтовые компрессоры производительностью до 2,5 м³/мин

Модель ВК-52 ВК-53М1 ВК-54М1 ВК-55М1 ВК-55М1-01 ВК-57М1
Тип компрессора стационарный стационарный стационарный стационарный стационарный стационарный
Винтовой блок NK-31 (Rotorcomp) EVO3-NK (Rotorcomp) EVO3-NK (Rotorcomp) EVO3-NK (Rotorcomp) EVO3-NK (Rotorcomp) EVO3-NK (Rotorcomp)
Номинальная производит., м³/мин 0,8 1,2 1,7 2,2 2,5 / 2,8 2,0
Макс. рабочее давление, атм. 8 10 10 10 10 / 8 16
Мощность привода, кВт 5,5 7,5 11 15 18,5 18,5
Ресивер, л 230 500 500 500 500 500
Охлаждение масла и воздуха воздушное воздушное воздушное воздушное воздушное воздушное
Количество масла в маслосистеме, л 7 7 7 7 7 7
Содержание масла в сжатом воздухе, мг/м³ 3 3 3 3 3 3
Расход масла на унос, г/час < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0
tO воздуха конечная (после охладителя), 0С ≤ 50 ≤ 50 ≤ 50 ≤ 50 ≤ 50 ≤ 50
Уровень шума, дБа 64 ... 68 64 ... 68 64 ... 68 64 ... 68 64 ... 68 68 ... 72
Управление (микропроцессор) + + + + + +
Масса, кг 280 430 450 500 500 550
Габаритные размеры, см 170 х 60 х 130 200 х 80 х 150 200 х 80 х 150 200 х 80 х 150 200 х 80 х 150 200 х 80 х 150

Винтовые компрессоры производительностью до 7,5 м³/мин

Модель ВК-56М ВК-61М ВК-64М ВК-64М1 ВК-65М ВК-65М1
Тип компрессора стационарный стационарный стационарный стационарный стационарный стационарный
Винтовой блок EVO6
(Rotorcomp)
EVO6
(Rotorcomp)
EVO9
(Rotorcomp)
EVO9
(Rotorcomp)
EVO9
(Rotorcomp)
EVO9
(Rotorcomp)
Номинальная производит., м³/ мин 3,0 4,2 6,5 5,5 7,5 6,5
Макс. рабочее давление, атм. 10 10 8 10 8 10
Мощность привода, кВт 22 30 37 37 45 45
Ресивер, л - - - - - -
Охлаждение масла и воздуха воздушное воздушное воздушное воздушное воздушное воздушное
Количество масла в маслосистеме, л 15 15 15 15 15 15
Содержание масла в сжатом воздухе, мг/м³ 3 3 3 3 3 3
Расход масла на унос, г/час < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0
tO воздуха конечная (после газоохладителя), 0С ≤ 50 ≤ 50 ≤ 50 ≤ 50 ≤ 50 ≤ 50
Уровень шума, дБа 72 ... 76 72 ... 76 72 ... 76 72 ... 76 72 ... 76 72 ... 76
Управление (микропроцессор) + + + + + +
Масса, кг 620 680 880 880 910 910
Габаритные размеры, см 125 х 110 х 135 125 х 110 х 135 130 х 125 х 180 130 х 125 х 180 130 х 120 х 180 130 х 120 х 180

Винтовые компрессоры производительностью до 10 м³/мин

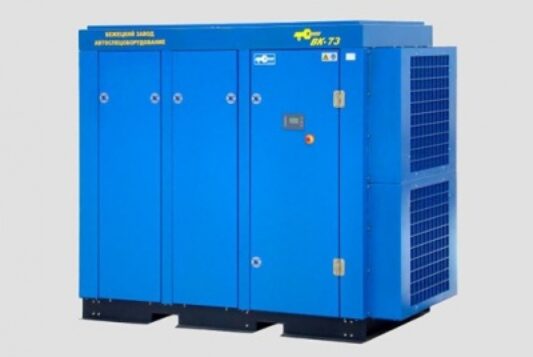

Модель ВК-73 ВК-74
Тип компрессора стационарный стационарный
Винтовой блок B-201 (Rotorcomp) B-201 (Rotorcomp)
Номинальная производит., м³/мин 8,0 10,0
Макс. рабочее давление, атм. 9 9
Мощность привода, кВт 55 75
Ресивер, л - -
Охлаждение масла и воздуха воздушное воздушное
Количество масла в маслосистеме, л 35 35
Содержание масла в сжатом воздухе, мг/м³ 5 5
Расход масла на унос, г/час < 2,5 < 3,0
tO воздуха конечная (после газоохладителя), 0С ≤ 50 ≤ 50
Уровень шума, дБа 72 ... 76 72 ... 76
Управление (микропроцессор) + +
Масса, кг 1300 1550
Габаритные размеры, см 226 х 130 х 195 226 х 130 х 195

Винтовые компрессоры производительностью до 30 м³/мин

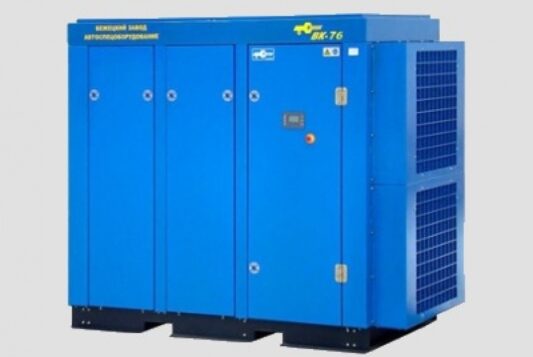

Модель ВК-75 ВК-76
Тип компрессора стационарный стационарный
Винтовой блок B201G (Rotorcomp) B280 (Rotorcomp)
Номинальная производит., м³/ мин 17,0 22,0
Макс. рабочее давление, атм. 9 8
Мощность привода, кВт 110 132
Ресивер, л - -
Охлаждение масла и воздуха воздушное воздушное
Количество масла в маслосистеме, л 35 35
Содержание масла в сжатом воздухе, мг/м³ 5 5
Расход масла на унос, г/час < 10 < 10
tO воздуха конечная (после газоохладителя), 0С ≤ 50 ≤ 50
Уровень шума, дБа 72 ... 76 72 ... 76
Управление (микропроцессор) + +
Масса, кг 2500 2700
Габаритные размеры, см 255 х 165 х 200 255 х 165 х 200

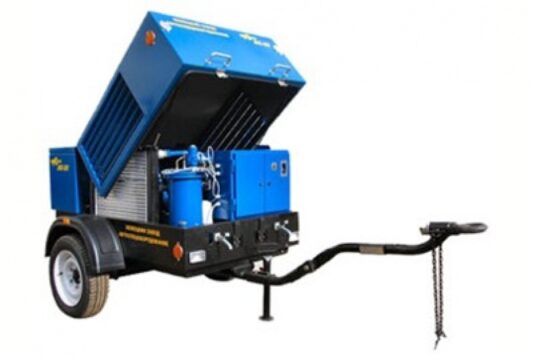

Винтовые компрессоры на прицепе

МодельДавление, атмПроизвод-ть всас.
( нагн.), л/мин
Двигатель,
кВт/В/Ф
РелеРесивер, лРазмеры, смМасса, кг
ВК-68 10 3000 22/380/3 + - 310 х 160 х 125 750
ВК-69 10 5000 37/380/3 + - 310 х 160 х 125 850


Описание

Винтовой компрессор – вид пневмооборудования для производства сжатого воздуха или подачи его под давлением. У этих компрессоров основным механизмом является винтовая роторная пара.

Компрессор винтовой – преимущества

Винтовые компрессоры обладают в своём классе производственного оборудования следующими достоинствами:

  • Высокой производительностью – более 1000 л/мин
  • Высокой надёжностью, обусловленной простотой конструкции
  • Экономичностью за счёт меньшего энергопотребления – до 30%
  • Низким уровнем вибрации и шума – винтовые компрессоры не имеют трущихся деталей и элементов с возвратно-поступательным движением
  • Равномерной подачей сжатого воздуха
  • Длительностью эксплуатации – ресурс работы винтов выше 200 тысяч часов
  • Длительностью непрерывной работы – до 3000 часов.

Винтовые компрессоры АСО-ВК – конструкция

Основным рабочим механизмом компрессора, создающим избыточное давление, является пара роторов – ведущего и ведомого – с винтовым профилем поверхности. Конфигурации выступов ведущего полностью соответствуют впадинам ведомого. Пара помещена в литой разъёмный корпус с входным и выходным патрубками.

У входного патрубка роторы движутся в противоположном направлении, всасывая воздух в зону разрежения. Рабочая среда сжимается в объёме между ними и корпусом и достигает максимума давления у выходного патрубка. Зазоры в винтовом блоке компрессора уплотняются воздухонепроницаемой масляной плёнкой. Производительность винтового компрессора впрямую зависит от величины этих промежутков. Для предотвращения попадания твердых частиц в рабочее пространство у впускного отверстия установлен фильтр.

Винтовые компрессоры – режимы работы

Компрессоры винтовые имеют два основных режима работы – рабочий и холостой. Переход от одного к другому происходит автоматически.

Рабочий режим

В этом случае винтовые компрессоры вырабатывают сжатый воздух и подают его потребителю. Внешний воздух поступает в винтовой блок через впускной клапан. Клапан поддерживается в открытом состоянии поршнем специального пневмоцилиндра, управляемого частью выходного воздушного потока. Сжатая воздушно-масляная смесь закачивается в сепаратор, где происходит разделение компонент.

Воздух винтовые компрессоры подают в управляющий канал, а масло через масляный фильтр снова поступает к использованию. Для осушения выходной воздушной массы используется влагоотделитель, куда она нагнетается через радиатор по воздухопроводу. В этом тракте находится также клапан минимального давления, переводящий винтовой компрессор в данный режим из стартового или холостого.

Режим холостого хода

При превышении заданной величины максимального давления в выходном пневмопроводе впускной клапан закрывается от сигнала соответствующего реле. В этом временном режиме винтовой компрессор заставляет рабочую среду циркулировать по внутреннему контуру, попутно охлаждая механизм. Чтобы повторный перевод прошёл без перегрузок, одновременно стравливается лишний воздух. Переход в рабочий режим осуществляется при падении давления в выходной магистрали до заданного минимального уровня.

Система аварийной защиты

Винтовые компрессоры АСО-ВК имеют автоматическую защиту от

  • перегрева масляно-воздушной смеси выше температуры +110°С
  • превышения давления выше допустимого предела
  • перегрева электродвигателя
  • неправильной фазировки его питания.
