Насос СМ 125-80-315б/4

Насос СМ 125-80-315б/4 Насос СМ 125-80-315б/4 pkf4.ru

Насосы СМ 125-80-315б/4 и базирующиеся на них агрегаты предназначаются для перекачки канализационных стоков, в том числе фекальных. Они применимы также для других химически нейтральных жидкостей (рН = 6-8,5). Допускается наличие в рабочей среде нефтепродуктов при их концентрации не выше 2%.

Форма заказа

Свободная форма заявки
Контактное лицо
Ваш город
e-mail (*)
Укажите e-mail
проверьте правильность, пробелы в адресе не допустимы
Телефон
Укажите телефон/факс
укажите код города
Заказ
Укажите наименование товара, модель (или основные характеристики), а так же количество и мы пришлём Вам коммерческое предложение.
Отправляя форму Вы даёте согласие на обработку Ваших персональных данных (152-ФЗ). Текст соглашения.
При необходимости ознакомьтесь с документом Политика конфиденциальности
ВНИМАНИЕ! Обязательно укажите что вы не робот, иначе заявка не будет отправлена. После нажмите кнопку отправить, затем прокрутите страницу вниз, чтобы увидеть сообщение об успешной отправке. Спасибо.
ПОСТАВЬТЕ ГАЛОЧКУ
Неверный ввод

Полный список агрегатов смотрите на странице Насосы СМ

Другие предельные параметры рабочей среды:

  • плотности – 1050 кг/м³;
  • температуры –+80°С;
  • концентрации содержащихся в жидкости веществ:
    • твёрдых частиц с абразивностью – 1% (массовый);
    • газа – 5%;
    • нерастворимых примесей – 2%.

Эксплуатационные условия

  • Климатические – УХЛ и Т (категории размещения 3.1 и 2).
  • Предельный уровень сейсмичности региона – 7-балльный (по шкале MSK-64).
  • Взрыво- и пожароопасность помещений: для насосов модели СМ 125-80-315б/4 с двигателями обычными – не допускается, со взрывозащищёнными (при наличии в насосной части торцевого уплотнения) – зоны 1 и 2 по ГОСТу Р51330.9-99.

Экспортное исполнение соответствует ГОСТу 26-06-2011-79.

Устройство

Насосы относятся по конструкции к центробежному, консольному, горизонтальному типу. Вал уплотняется при помощи сальника или торцевым образом.

Корпус насосного устройства СМ 125-80-315б/4 отливается из чугуна. В отливке имеются отводящая полость спирально-кольцевой формы, входное отверстие, выходной патрубок и лапы для опоры. Входное отверстие располагается соосно с ротором. Направленный вверх по вертикали круглый либо квадратный в сечении нагнетательный патрубок находится с осью рабочего колеса в одной плоскости.

Корпус насоса соединён с корпусом уплотнения кронштейном, в котором установлена пара подшипников, служащих опорой для ротора.

В насосах с уплотнителем сальниковым требуется подача к нему технически чистой воды. Она выполняет одновременно две функции – гидрозатвора и охладителя. Давление воды должно превышать входное в перекачиваемой жидкости минимум на 1–1,5 кгс/см² (в МПа – 0,1–0,15). Для уплотнения торцевого гидрозатвор не нужен.

Центробежный ротор моделей СМ 125-80-315б/4 – закрытого типа, рассчитанные на одностороннюю подачу жидкости. Для разгрузки от сил, действующих по оси, на его диске расположены радиальные лопатки (импеллер).

Электродвигатель приводит во вращение рабочее колесо насоса через муфту. Ротор – левовращающийся.

В выходном патрубке предусмотрено отверстие. Через него выводится воздух из рабочей полости наружу, когда она заполняется жидкостью при пуске. Затем, в случае необходимости, в нём можно установить манометр.

Главные достоинства

  • Наличие своих опорных лап облегчает и ускоряет профилактическое и ремонтное обслуживание оборудования. Насос можно разбирать, не отсоединяя трубопроводы.
  • Возможность поставки с различными диаметрами ротора позволяет в максимальной степени адаптировать насос СМ 125-80-315б/4 к реальным условиям использования.
  • Исполнение с торцевым уплотнением с приводом от взрывозащищённого двигателя предоставляет возможность использовать агрегат в производствах с опасностью возникновения взрывов и воспламенения в помещении.

Расшифровка кодировки насосов СМ 125-80-315б/4

  • Первые две буквы – тип (сточно-массный) насоса.
  • Первые 3 числа – диаметры (в мм) входного и нагнетательного патрубков и условный рабочего колеса. К последнему может быть добавлен индекс обточки: «а» или «б».
  • 2 – индекс скорости вращения: 2 – 48,4 оборотов в секунду (2900 в минуту), 4 – 24,2 (1450), 6 – 16,0 (960).

Кроме указанных параметров в полном обозначении присутствуют:

  • обозначение торцового уплотнения (литера Е);
  • климатическое исполнение с категорией размещения;
  • номер технических условий изготовления изделия.

СМ 125-80-315б/4 УХЛ3.1 ТУ 26-06-1672-95 – сточно-массный насос с диаметрами входного отверстия 125 мм, выходного – 80 мм, рабочего колеса (исходным) – 315 мм со второй обточкой; с торцевым уплотнением, со скоростью вращения ротора 1450 обор/мин, предназначенный для работы в холодном и умеренном климате с возможностью установки в нерегулярно отапливаемых помещениях, соответствующий техническим условиям №26-06-1672-95.

Типоразмер насоса Величина для патрубка
Всасывающий Нагнетательный
Fx Fy Fz Mx My Mz Fx Fy Fz Mx My Mz
Н Н∙м Н Н∙м
СМ 125-80-315б/4 1010 470 700 310
Примечание: Ось X–вдоль оси насоса, ось Y–параллельно фланцу всасывающего патрубка, ось Z–вертикально вверх.

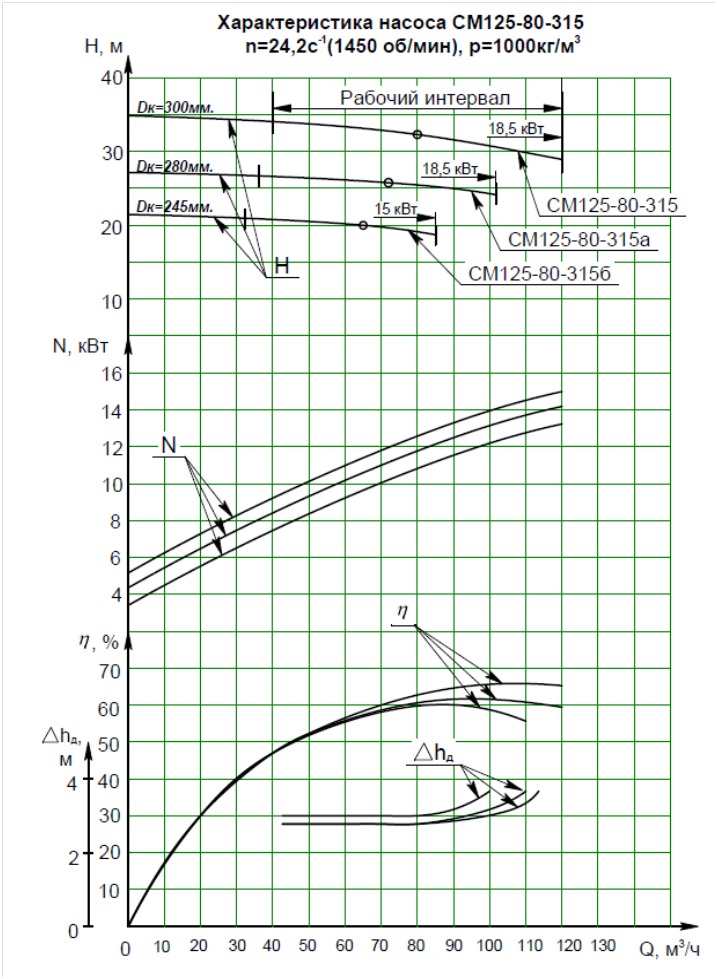

Характеристика насоса СМ 125-80-315б/4

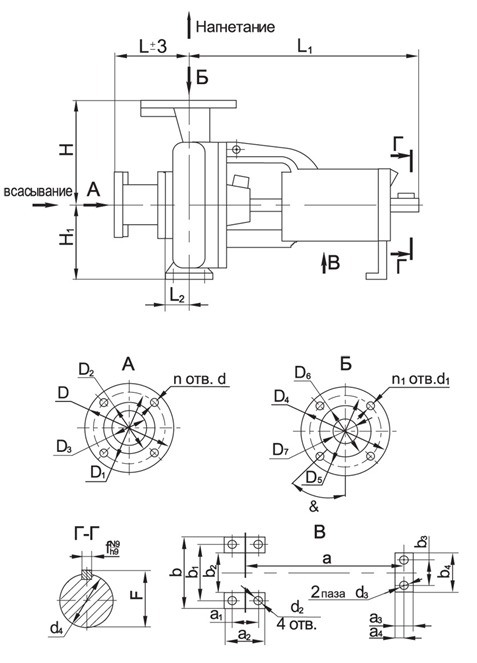

Габаритные размеры насоса СМ 125-80-315б/4

Габаритные размеры насоса СМ 125-80-315б/4
размеры в мм
услов.
проход
всасыв.
патрубка
D3
услов.
проход
напор.
патрубка
D7
условный диаметр
рабочего колеса
L L1 L2 H H1 D D1 D2 D4 D5 D6 d n d1 n1
основное а б
125 80 300 280 270 320 550 102 315 225  245 210 184 195 160 133 18 8 18 4
размеры в мм масса,
кг. с патрубком
масса,
кг. без патрубка
a a1 a2 a3 a4 b b1 b2 b3 b4 d2 d3 d4 f F &
370 120 160 70 30 400 315 240 110 160 18.5 14 42h7 10 45 45° 138 111

Габаритные размеры насосного агрегата СМ 125-80-315б/4

Габаритные размеры насосного агрегата СМ 125-80-315б/4
марка
двигателя
мощность
двиг., кВт
частота вращ.
(синх.) с-1
(об/мин)
размеры в мм масса,
кг
a (a1) L L1 L2 L3 L4 L5 B B1 B2 H h n d
5A160S4 15 24.2 (1450) 320 (102) 1545 1085 630 250 - 1323 420 320 362 680 360 4 19 332
