    Насос К200-150-400

    Насос К200-150-400
    Цена по запросу

    +

    Насос К200-150-400 – представитель центробежных устройств консольного типа.

    Другие модели консольных насосов смотрите на странице Насосы К

    Рабочая среда

    Насосы К200-150-400 предназначаются для перемещения различных жидкостей, имеющих схожие с технической водой механические и химические свойства. К первым относятся плотность и вязкость, активность химическая определяется диапазоном водородного показателя (рН) в пределах от 6 до 9. Для перекачки морской же воды насос К200-150-400 не рекомендуется. Размеры твёрдых механических примесей не должны превышать 1/5 мм при массовой концентрации не больше 1%.

    Сферы применения

    Насос К200-150-400 можно использовать:

    • в системе водоснабжения, холодного и горячего;
    • в качестве вспомогательного устройства в контурах с циркуляцией жидкости;
    • в системе водоподачи для техпроцессов в производстве, в том числе на предприятиях металлургического и нефтеперерабатывающего профиля;
    • для водоснабжения малого посёлка сезонного проживания (дачного, садоводческого и т. п.);
    • в противопожарной системе объекта жилого и гражданского назначения;
    • для подачи и отвода технической и чистой воды в подсистемах электростанций (тепловых, атомных и др.).

    Условия эксплуатации

    Насос К200-150-400 может перекачивать жидкости с плюсовой температурой, верхний предел которой зависит от типа уплотнения вала. Его величина равна:

    • для сальникового одинарного – +85°С;
    • для сальникового двойного – +105°С;
    • для торцевого одинарного – +140°С.

    Уровень жидкости для перекачки может находиться выше и ниже входного отверстия насоса К200-150-400. Давление у входа в МПа не должен превышать для агрегатов с сальниковым уплотнением величины 0,35, с торцевым – 0,8.

    Материалами для изготовления корпусов насоса К200-150-400 и подшипника, защитной втулки, крышки корпуса и рабочего колеса является чугун марки СЧ 20, вала – сталь марки 35-3ГП.

    В стандартной поставке насос К200-150-400 имеет одинарный сальник при климатическом исполнении УХЛ4. Изделие с другими типами уплотнения и в исполнении тропическом (Т, ТС, ТВ) изготавливается по специальному заказу.

    Технические характеристики насосного агрегата К200-150-400

    Насоса:

    • Производительность – 400 м³/час;
    • Напор – 50 м;
    • Запас кавитационный (допускаемый) – 5,0 м;
    • Максимально допустимое давление жидкости при входе в насос – 0,35 МПа (3,5 кгс/см²) или 0,8 МПа (8 кгс/см²).

    Двигателя:

    • Мощность – 90 кВт;
    • Частота вращения – 1500 обор/мин.
    • Размеры агрегата (Д×Ш×В) – 1800×715×795 мм;
    • Вес: насоса К200-150-400 – 250 кг, агрегата – 985 кг.

    Особенности конструкции

    Принцип действия консольного насоса К200-150-400 заключается в использовании центробежной силы в жидкости. Агрегат монтируется в горизонтальном положении, вал уплотнён сальником либо механическим устройством.

    Корпус насоса – это чугунная отливка с всасывающим и напорным патрубками. Относительно оси вращения ротора агрегата первый расположен по ней непосредственно, а второй – в одной с ней плоскости. Направление напорного патрубка – по вертикали вверх. В корпусе имеется отводящая полость в форме спиралевидного кольца. Он отлит с опорными лапами внизу.

    Корпус уплотнения держится на корпусе насоса К200-150-400 через кронштейн. К первому кронштейн крепится винтами, ко второму – фланцем. По отверстиям в корпусе уплотнения к уплотняющей детали подаётся жидкость для охлаждения, исполняющая заодно и роль гидрозатвора. До температуры +60°С этой жидкостью является перекачиваемая, выше – используется сторонний источник холодной воды.

    К центробежному рабочему колесу насоса К200-150-400 рабочая среда подаётся с одной стороны по оси. Тип конструкции колеса – закрытый. Принцип его разгрузки от действующей по оси силы зависит от его же размера. У колёс в диапазоне условных диаметров от 200 до 315 мм основной диск в этих целях снабжён разгрузочными отверстиями. При диаметре 160 мм такую функцию выполняет импеллер, расположенный там же.

    Ротор – правого вращения (взгляд – от электродвигателя).

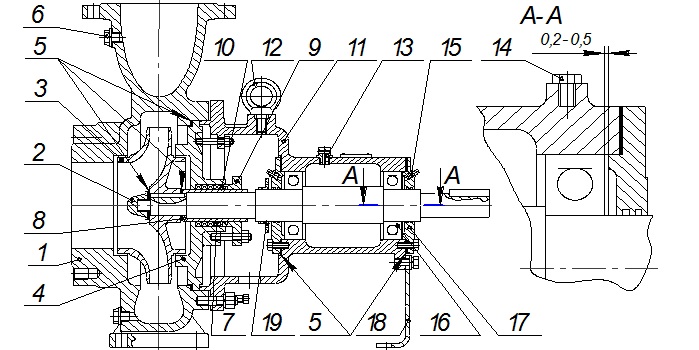

    Продольный разрез насоса с мягким сальником

    Продольный разрез насоса с мягким сальником

    1 - корпус насоса;

    2 - гайка рабочего колеса (болт);

    3 - колесо рабочее;

    4 - крыша корпуса;

    5 - прокладки;

    6 - пробка G3/8;

    7 - набивка сальниковая;

    8 - втулка защитная;

    9 - крышка сальника;

    10 - кольцо нажимное;

    11 - корпус подшипников;

    12 - рым-болт;

    13 - воздушник;

    14 - пробка М8*1;

    15 - маслёнка;

    16 - подшипник;

    17 - крышка подшипника;

    18 - лапа;

    19 - отбойник.

    Расшифровка кодировки насосов К200-150-400

    Условное обозначение насоса соответствует ГОСТ 22247-96, например: К200-150-400(а,б) – С (СД,5)-УХЛ4,
    где:

    • К – тип насоса (горизонтальный, консольный с опорой на корпусе);
    • 200 – диаметр всасывающего патрубка, мм;
    • 150 – диаметр напорного патрубка, мм;
    • 400 – номинальный диаметр рабочего колеса, мм;
    • а, б – условное обозначение рабочего колеса с первой и второй обточкой, обеспечивающей работу агрегата в средней или нижней части поля «Q – Н»;
    • С – одинарный мягкий сальник;
    • СД – двойной мягкий сальник;
    • 5 – одинарное торцовое уплотнение;
    • УХЛ – климатическое исполнение;
    • 4 – категория размещения агрегата при эксплуатации.

    Показатели качества изделий

    Продолжительность в часах (в среднем):

    • Наработки на отказ – 6 000;
    • Ресурса до капремонта – 32 000;
    • Времени восстановления – 8.

    Срок службы насоса КМ 50-32-125 (назначенный) – 6 лет.

    Коэффициент готовности – 0,998.

    Срок сохраняемости – 2 года.

    Шумовые и вибрационные характеристики

    Типоразмер насосаТипоразмер двигателяКорректированный уровень звуковой мощности, дБ АОбщий уровень виброскорости, дБ
    К200-150-400 АИР250M4 109 103
    Примечание – Шумовые характеристики проверяются при проведении периодических испытаний насосов в соответствии с ГОСТ Р 51402-99, вибрационные – с ГОСТ 6134-2007 и ГОСТ 12.1.012-90.

    Основные технические характеристики насоса К200-150-400

    Типоразмер насосаПараметрыПараметрыМасса
    насоса
    Q, м³/чH, м.ДКЗ, мМощность, кВтОбороты, об/минкг
    К200-150-400 400 50 5,0 90 1500 250
    Типоразмер насосаМощность кВтLll1l2l3l4Hhh1h2BB1CC1Масса насосаМасса агрегата
    К200-150-400 90 1800 830 160 245 150 1550 710 435 450 70 795 795 700 600 250 985

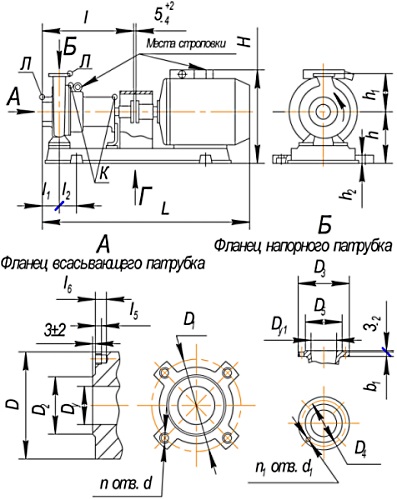

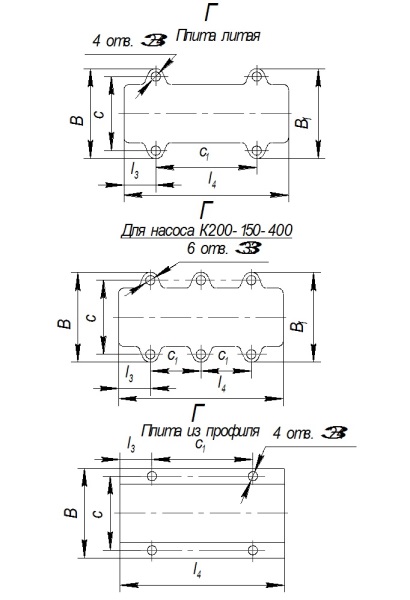

    Габаритные размеры насосного агрегата К200-150-400

    Габаритные размеры насосного агрегата К200-150-400
    Габаритные размеры насосного агрегата К200-150-400

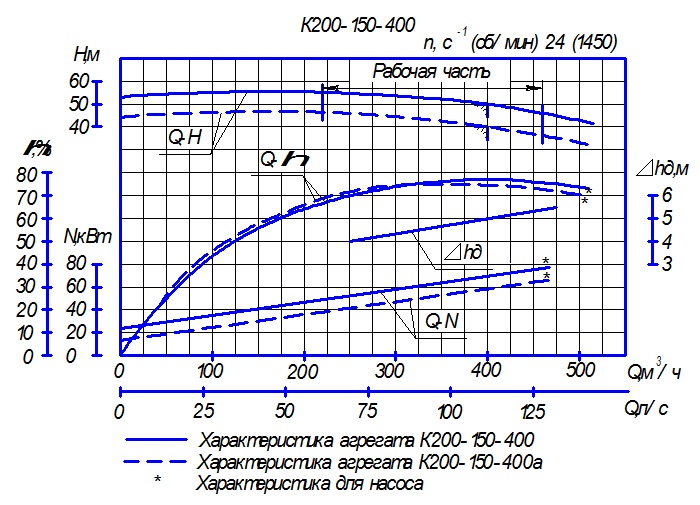

    Характеристика насосного агрегата К200-150-400
