Насосы ЦНД

Насосы ЦНД

Чтобы получить технико-коммерческое предложение с указанием стоимости, наличия и срока поставки заполните краткий опросный лист (на одноимённой вкладке).

Если Вы НЕ знаете марку, то заполните опросный лист для подбора .
Специалисты завода в кратчайший срок подберут для Вас необходимое оборудование.

Опросный лист
Опросный лист Заказ насоса
Организация
Контактное лицо, должность
Укажите контактное лицо
Ваш город
город организации которой мы будем выставлять ТКП
телефон (*)
необходимо указать номер телефона
укажите код города
e-mail (*)
Введите e-mail адрес
проверьте правильность, пробелы не допустимы

ХАРАКТЕРИСТИКИ

Название (Марка) насоса (*)
Укажите название или марку насоса, если не знаете - заполните опросный лист на подбор насоса.
Подача (*)
укажите подачу
м³/ч.
Напор (*)
м
Количество насосных агрегатов
Дополнительные требования
Отправляя форму Вы даёте согласие на обработку Ваших персональных данных (152-ФЗ). Текст соглашения.
При необходимости ознакомьтесь с документом Политика конфиденциальности
ВНИМАНИЕ! Обязательно укажите что вы не робот, иначе заявка не будет отправлена. После нажмите кнопку отправить, затем прокрутите страницу вниз, чтобы увидеть сообщение об успешной отправке. Спасибо.
ПОСТАВЬТЕ ГАЛОЧКУ
Неверный ввод

Описание

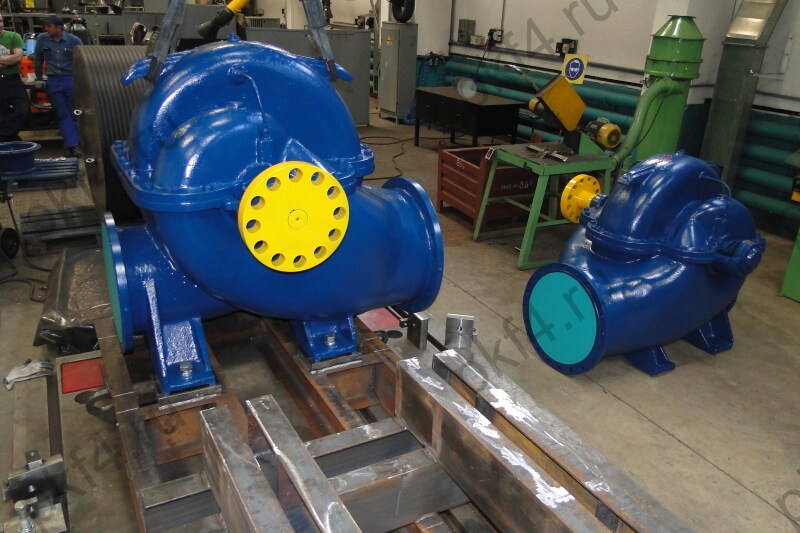

Насосы ЦНД Иртыш – стационарные агрегаты для перекачки воды:

  • хозяйственной;
  • чистой технологической;
  • в отопительных системах;
  • конденсационной.

Пригодны также для работы со смесью воды и гликоля (с содержанием последнего до 40%) и с другими жидкостями, имеющими физико-химические параметры (вязкость, плотность, а также активность химическая), схожие с таковыми у воды.

Эксплуатационные параметры

  • Температура: окружающего воздуха – до +40˚С, рабочей жидкости – от -10˚С до +80˚С.
  • рН перекачиваемой среды – от 6,0 до 9,0.
  • Твёрдые включения в жидкости: объёмное содержание – до 0,05%, размеры – до 0,2 мм.

Конструкция

В базовой поставке составляют насос с электродвигателем на общей фундаментной плите. В случае заказа только одного насоса потребитель должен соблюдать правила сопряжения его с двигателем. Приводной механизм со скоростью вращения, отличной от указанной в документации, можно использовать лишь при согласии на то завода-производителя. Мощность двигателя должна соответствовать предъявляемым требованиям.

Особенности

Насосы ЦНД – центробежного типа, с одной ступенью перекачки, с подачей жидкости к рабочему колесу с двух сторон. Перпендикулярные к колесу патрубки забора и подачи размещены внизу напротив друг друга горизонтально. Подшипники качения горизонтально располагающегося вала находятся в посадочных гнёздах в корпусе. Стандартное уплотнение – сальниковое, по заказу возможно и торцовое.

Трудоёмкость ремонтно-профилактических работ над ним минимальна. Крышка корпуса легко разнимается по горизонтальной линии стыковки, открывая доступ к внутренним частям без его демонтажа из обслуживаемых трубопроводных линий и с фундамента.

Направление вращения ротора определяется наблюдением от двигателя. Правильным является левое (против стрелки часов). Если потребителю нужен агрегат с правым вращением, это следует оговорить в заказе. Направление вращения рабочего колеса отмечается на корпусе стрелкой.

Валы и его двигателя соединяются муфтой. Её ограждает от случайного прикосновения защитный щиток.

Насосный механизм составляют 2 части – приводная и проточная. Первую представляет кронштейн опорный с подшипниками для вала. Вторая является корпусом спиралевидной конфигурации из серого чугуна на опорных лапах с отверстиями для крепежа.


Характеристики

ТипПодачаНапорηNPSHnМощность
эл.дв,кВт
м³/чм%моб/мин
1 ЦНД 100/280.280-90/2-400 162 112 67 5,5 2900 90
2 ЦНД 100/270.270-90/2-400 198 98 75 5,5 2900 90
3 ЦНД 100/270.247-75/2-400 176 77 72 5,5 2900 75
4 ЦНД 100/270.226-45/2-400 158 72 72 5,5 2900 45
5 ЦНД 100/310.310-160/2-400 252 125 73 5,5 2900 160
6 ЦНД 100/310.283-132/2-400 230 104 74 5,8 2900 132
7 ЦНД 150/216.216-75/2-400 306 53 82 6,5 2900 75
8 ЦНД 150/216.200-55/2-400 295 45 80 6,5 2900 55
9 ЦНД 150/216.178-45/2-400 219 36 75 6,5 2900 45
10 ЦНД 150/240.240-110/2-400 324 73 80 6,5 2900 110
11 ЦНД 150/240.222-90/2-400 270 64 79 6,5 2900 90
12 ЦНД 125/350.350-37/4-400 198 42 80 3,5 1450 37
13 ЦНД 125/350.320-30/4-400 180 34 77 3,5 1450 30
14 ЦНД 125/350.300-22/4-400 172 28 73 3,5 1450 22
15 ЦНД 150/405.405-75/4-400 324 54 78 4 1450 75
16 ЦНД 150/405.365-55/4-400 280 41 76 4 1450 55
17 ЦНД 150/405.340-45/4-400 266 34 76 4 1450 45
18 ЦНД 200/386.386-90/4-400 504 40 82 4 1450 90
19 ЦНД 200/386.340-75/4-400 486 33 80 4 1450 75
20 ЦНД 200/386.325-55/4-400 468 29 79 4 1450 55
21 ЦНД 150/445.445-160/4-400 504 63 79 4,5 1450 160
22 ЦНД 150/445.410-110/4-400 450 53 76 4,5 1450 110
23 ЦНД 150/445.375-90/4-400 399 44 72 4,5 1450 90
24 ЦНД 150/465.465-160/4-400 504 69 76 4,3 1450 160
25 ЦНД 150/465.435-132/4-400 468 58 76 4,3 1450 132
26 ЦНД 200/510.510-250/4-400 630 93 79 5,5 1450 250
27 ЦНД 200/510.460-200/4-400 550 74 77 5,5 1450 200
28 ЦНД 200/510.420-160/4-400 504 60 71 5,5 1450 160
29 ЦНД 150/590.590-400/4-400 630 125 71 5,5 1450 400
30 ЦНД 150/590.536-315/4-400 568 103 69 5,5 1450 315
31 ЦНД 150/590.491-250/4-400 522 86 67 5,5 1450 250
32 ЦНД 150/510.510-315/4-400 720 90 81 3,5 1450 315
33 ЦНД 150/510.490-250/4-400 720 80 80 3,5 1450 250
34 ЦНД 150/510.475-250/4-400 720 74 79 3,5 1450 250
35 ЦНД 250/300.300-55/4-400 792 20 84 4,5 1450 55
36 ЦНД 250/300.272-45/4-400 684 15 84 4,5 1450 45
37 ЦНД 250/360.360-132/4-400 792 36 84 4 1450 132
38 ЦНД 250/360.345-90/4-400 756 32 83 4 1450 90
39 ЦНД 250/360.330-75/4-400 720 28 81 4 1450 75
40 ЦНД 250/435.435-160/4-400 792 55 82 4,5 1450 160
41 ЦНД 250/435.400-132/4-400 720 43 81 4,5 1450 132
42 ЦНД 250/435.365-110/4-400 684 37 80 4,5 1450 110
43 ЦНД 200/432.432-200/4-400 792 56 83 5 1450 200
44 ЦНД 200/432.400-132/4-400 738 48 80 5 1450 132
45 ЦНД 200/432.380-110/4-400 702 40 80 5 1450 110
46 ЦНД 200/525.525-315/4-400 792 90 80 5,5 1450 315
47 ЦНД 200/525.500-250/4-400 774 80 78 5,5 1450 250
48 ЦНД 200/525.475-250/4-400 756 71 77 5,5 1450 250
49 ЦНД 300/370.370-160/4-400 1080 40 84 5,5 1450 160
50 ЦНД 300/370.355-160/4-400 1080 35 83 5,5 1450 160
51 ЦНД 300/370.335-110/4-400 900 32 82 5,5 1450 110
52 ЦНД 300/460.460-315/4-400 1080 69 86 5 1450 315
53 ЦНД 300/460.430-250/4-400 1080 58 86 5 1450 250
54 ЦНД 300/460.400-200/4-400 1080 48 85 5 1450 200
55 ЦНД 250/460.460-315/4-400 1260 63 86 6 1450 315
56 ЦНД 250/460.430-250/4-400 1098 53 83 6 1450 250
57 ЦНД 250/460.390-200/4-400 1062 44 78 6 1450 200
58 ЦНД 200/660.660-630/4-400 1260 125 78 5,5 1450 630
59 ЦНД 200/660.610-500/4-400 1152 102 76 5,5 1450 500
60 ЦНД 200/660.565-400/4-400 1026 87 75 5,5 1450 400
61 ЦНД 200/658.658-800/4-400 1260 148 84 6 1450 800
62 ЦНД 200/658.645-800/4-400 1260 140 84 6 1450 800
63 ЦНД 200/658.630-800/4-400 1260 130 84 6 1450 800
64 ЦНД 200/658.600-630/4-400 1170 120 83 6 1450 630
65 ЦНД 300/545.545-630/4-400 1584 90 85 7 1450 630
66 ЦНД 300/545.495-400/4-400 1440 75 82 7 1450 400
67 ЦНД 300/545.450-315/4-400 1296 63 77 7 1450 315
68 ЦНД 350/386.386-200/4-400 1620 32 85 7 1450 200
69 ЦНД 350/386.370-160/4-400 1548 28 83 7 1450 160
70 ЦНД 350/386.350-132/4-400 1476 24 82 7 1450 132
71 ЦНД 300/540.540-630/4-400 1620 90 84 8 1450 630
72 ЦНД 300/540.510-500/4-400 1566 76 79 8 1450 500
73 ЦНД 300/540.480-400/4-400 1512 63 78 8 1450 400
74 ЦНД 250/675.675-1000/4-400 1800 140 80 6 1450 1000
75 ЦНД 250/675.659-1000/4-400 1620 136 79 6 1450 1000
76 ЦНД 250/675.645-800/4-400 1440 135 78 6 1450 800
77 ЦНД 400/460.460-400/4-400 1980 50 87 9 1450 400
78 ЦНД 400/460.410-315/4-400 1620 42 87 9 1450 315
79 ЦНД 150/510.510-90/6-400 597 36 77 4,5 970 90
80 ЦНД 150/510.490-75/6-400 478 37 79 3,5 970 75
81 ЦНД 150/510.475-75/6-400 597 30 71 4,5 970 75
82 ЦНД 350/540.540-160/6-400 1080 40 84 4,5 970 160
83 ЦНД 350/540.510-160/6-400 1080 35 83 4,5 970 160
84 ЦНД 350/540.480-132/6-400 1080 30 84 5 970 132
85 ЦНД 300/460.460-110/6-400 1008 24 82 5 970 110
86 ЦНД 300/460.430-75/6-400 720 25 85 4 970 75
87 ЦНД 300/460.400-75/6-400 900 18 80 5 970 75
88 ЦНД 300/540.540-200/6-400 1116 43 82 6 970 200
89 ЦНД 300/540.510-200/6-400 1350 30 69 10 970 200
90 ЦНД 300/540.480-132/6-400 1044 30 77 6 970 132
91 ЦНД 400/460.460-160/6-400 1980 22 87 5,2 970 160
92 ЦНД 400/460.410-110/6-400 1800 15 87 5,2 970 110
93 ЦНД 400/675.675-500/6-400 2520 62 88 6 970 500
94 ЦНД 400/675.640-400/6-400 2304 52 86 6 970 400
95 ЦНД 500/540.540-400/6-400 3240 30 86 7,2 970 400
96 ЦНД 500/540.500-315/6-400 3060 24 88 7,2 970 315
97 ЦНД 450/660.660-630/6-400 3240 50 85 6 970 630
98 ЦНД 450/660.610-500/6-400 2880 43 83 6 970 500
99 ЦНД 450/660.580-400/6-400 2700 39 82 6 970 400
100 ЦНД 450/774.774-1000/6-400 3240 80 85 7 970 1000
101 ЦНД 450/774.725-800/6-400 2880 71 83 7 970 800
102 ЦНД 450/774.670-630/6-400 2700 60 82 7 970 630
103 ЦНД 500/570.570-500/6-400 3600 37 82 7,6 970 500
104 ЦНД 500/570.520-315/6-400 3276 29 80 7,3 970 315
105 ЦНД 400/460.460-90/8-400 1512 13 88 3,5 750 90
106 ЦНД 400/460.410-55/8-400 1350 8 85 3,5 750 55
107 ЦНД 500/570.570-200/8-400 3240 18 81 5 750 200
108 ЦНД 500/570.520-160/8-400 2959 13 79 4,3 750 160
109 ЦНД 600/735.735-630/8-400 5760 30 87 6,8 750 630
110 ЦНД 600/735.680-500/8-400 5400 25 87 6,8 750 500
111 ЦНД 80/350.345-160/2-400 220 170   8 2900 160
112 ЦНД 80/350.310-110/2-400 195 130   8 2900 110
113 ЦНД 80/350.270-75/2-400 180 95   8 2900 75
114 ЦНД 100/320.325-200/2-400 342 135   8 2900 200
115 ЦНД 100/320.300-132/2-400 324 115   8 2900 132
116 ЦНД 100/320.278-110/2-400 288 95   7 2900 110
117 ЦНД 100/320.254-90/2-400 252 78   6 2900 90
118 ЦНД 100/400.370-315/2-400 324 190   7 2900 315
119 ЦНД 100/400.340-200/2-400 306 160   7 2900 200
120 ЦНД 100/400.310-160/2-400 270 135   6 2900 160
121 ЦНД 125/380.365-400/2-400 777 150   7 2900 400
122 ЦНД 125/380.330-315/2-400 500 140   6 2900 315
123 ЦНД 125/380.295-200/2-400 432 105   6 2900 200
124 ЦНД 150/570.585-315/4-400 576 120   4,5 1450 315
125 ЦНД 150/570.525-200/4-400 504 97   4,5 1450 200
126 ЦНД 150/570.490-160/4-400 468 85   4 1450 160
127 ЦНД 150/570.450-132/4-400 432 70   3,5 1450 132
128 ЦНД 200/660.655-630/4-400 792 165   3 1450 630
129 ЦНД 200/660.610-400/4-400 720 140   2,8 1450 400
130 ЦНД 200/660.540-315/4-400 648 110   2,5 1450 315
131 ЦНД 250/610.610-630/4-400 1260 120   4 1450 630
132 ЦНД 250/610.570-500/4-400 1152 100   4 1450 500
133 ЦНД 250/610.520-315/4-400 1080 82   4 1450 315
134 ЦНД 250/610.480-200/4-400 1080 60   4 1450 200
135 ЦНД 250/780.770-1100/4-400 1296 212   7 1450 1100
136 ЦНД 250/780.750-1000/4-400 1224 200   7 1450 1000
137 ЦНД 250/780.725-1000/4-400 1224 185   7 1450 1000
138 ЦНД 250/780.690-800/4-400 1152 170   8 1450 800
139 ЦНД 300/700.700-1200/4-400 1980 160   4,5 1450 1200
140 ЦНД 300/700.654-1000/4-400 1620 140   4,5 1450 1000
141 ЦНД 300/700.600-800/4-400 1620 115   4,5 1450 800
142 ЦНД 300/700.550-630/4-400 1440 95   4,5 1450 630
143 ЦНД 350/520.558-800/4-400 2700 90   7 1450 800
144 ЦНД 350/520.520-800/4-400 2340 80   7 1450 800
145 ЦНД 350/520.480-630/4-400 2160 67   7 1450 630
146 ЦНД 350/520.440-400/4-400 1800 55   6,5 1450 400
147 ЦНД 300/780.790-1800/4-400 2440 210   7,5 1450 1800
148 ЦНД 300/780.700-1400/4-400 2000 180   7,5 1450 1400
149 ЦНД 300/780.620-1000/4-400 1728 135   7,5 1450 1000
150 ЦНД 400/540.570-900/4-400 2900 90   7 1450 900
151 ЦНД 400/540.545-800/4-400 2900 80   7 1450 800
152 ЦНД 400/540.520-630/4-400 2700 70   7 1450 630
153 ЦНД 400/540.500-630/4-400 2520 65   7 1450 630
154 ЦНД 400/660.665-1400/4-400 3000 130   6 1450 1400
155 ЦНД 400/660.615-1200/4-400 2880 100   6 1450 1200
156 ЦНД 400/660.540-800/4-400 2700 70   6 1450 800
157 ЦНД 300/920.920-1400/6-400 3024 120   6 1000 1400
158 ЦНД 300/920.830-1000/6-400 2592 100   6 1000 1000
159 ЦНД 300/920.735-800/6-400 2592 70   6 1000 800
160 ЦНД 500/940.940-2400/6-400 6120 125   5 1000 2400
161 ЦНД 500/940.860-1800/6-400 5040 105   5 1000 1800
162 ЦНД 500/940.770-1200/6-400 4320 85   4 1000 1200


Паспорт

Паспорт насосa ЦНД
