Кран трехходовой натяжной муфтовый латунный с фланцем для контрольного манометра предназначен для присоединения рабочего манометра к магистрали с рабочей средой и проверки показаний рабочего манометра с помощью контрольного манометра.
Характеристики
Технические характеристики
|
Наименование параметра
|
Показатель
|
|---|
|
Давление номинальное,PN, МПа (кгс/см²)
|
1,6(16)
|
|
Диаметрноминальный,DN,мм
|
15
|
|
Рабочая среда
|
вода, пар, масло,нефть
|
|
Температура рабочей среды, t°С
|
до +225
|
|
Температура окружающей среды, t°С
|
от -15
|
|
Присоединение к трубопроводу
|
муфтовое
|
|
Типпривода
|
ручной
|
|
Масса, кг, неболее
|
0,27
|
|
Изготовление и поставка
|
ТУ3712-005-05749381-94
|
Материал основных деталей
|
Наименование детали
|
Марка материала
|
Наименование детали
|
Марка материала
|
|---|
|
Корпус
|
латунь ЛЦ40Сд
|
Пробка
|
латунь ЛЦ40Сд
|
|
Гайка
|
сталь 20
|
Сальниковое уплотнение
|
спец.пластикат
|

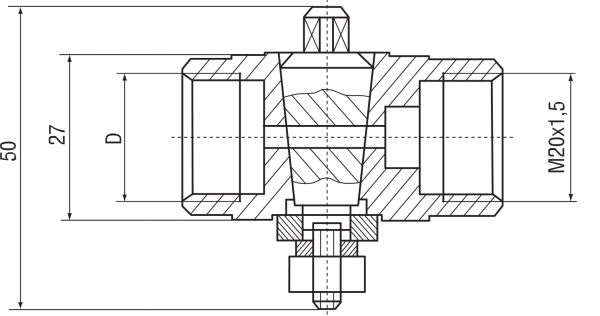

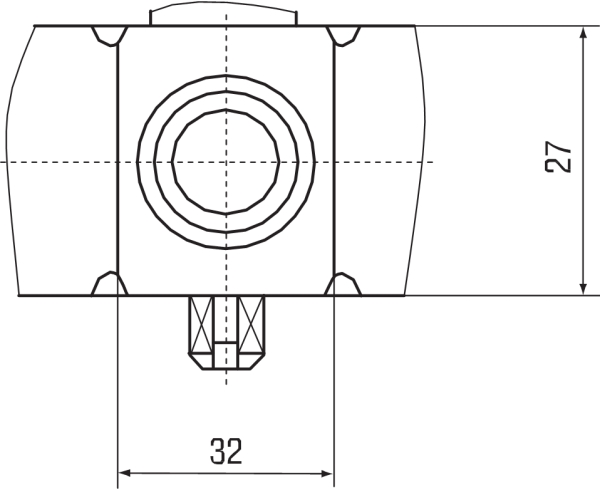

Габаритные и присоединительные размеры
|
Обозначение
|
DN,
мм
|
D
|
Рабочая среда
|
Температура рабочей
среды,t°С
|
Вид присоединения
|
|---|
|
11Б18бк(14М1)
|
15
|
G1/2
|
вода,масло, нефть
|
100
|
муфтовое с резьбой G1/2
на входе, М20х1,5 навыходе
|
|
11Б18бк(14М1-1)
|
15
|
G1/2
|
пар
|
225
|
муфтовое с резьбой навходеи выходе G1/2
|
