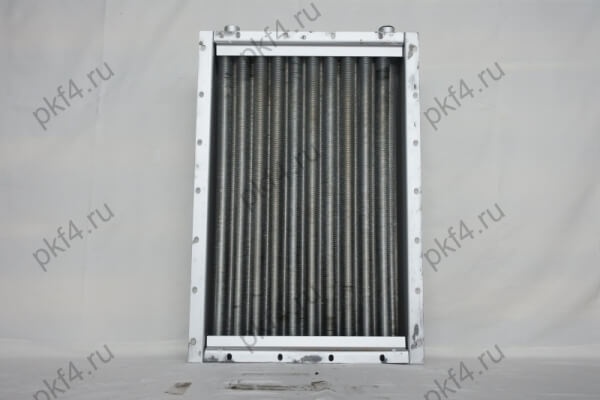

    Калорифер КСк-4-8

    Калорифер КСк-4-8
    Цена по запросу

    +

    Калорифер КСк-4-8 – воздушный обогреватель с биметаллическим нагревателем с повышенной площадью теплоотдачи за счёт накатанного оребрения поверхности. Теплоноситель – вода.

    Другие модели смотрите на странице Калориферы водяные

    Требования к воздуху

    В проходящем через агрегат воздухе не должно быть примесей с клейкими свойствами и с волокнистой структурой. Максимально допустимое содержание пыли – 0,5 кг/м³, веществ с химической агрессивностью – по нормативам ГОСТ 12.1.005-76.

    Технические характеристики

    • Производительность:

      • по теплу – 97,0 кВт;
      • по воздуху – 4000 м³/ч.
    • Площадь (м²):
      • фронтального сечения прохода воздуха – 0,329;
      • поверхности теплообмена – 21,47.
    • Температура:
      • воды: начальная – +150°С, конечная – +70˚С;
      • воздуха начальная – -20°С.
    • Скорость воздуха в набегающем потоке (массовая) – 3,59 кг/(м²*с);
    • Количество рядов теплообменника – 3;
    • Число ходов теплоносителя – 2;
    • Габариты (Д×Ш×В) – 900×180×575 мм;
    • Вес – 61 кг;
    • Условный диаметр присоединяемого трубопровода – 32 мм.

    Может работать в холодной (исполнение ХЛ), умеренной (У) и тропической (Т) климатической зоне при размещении по категории 3 (ГОСТ 15150-69).

    Сфера использования – воздушное отопление, системы кондиционирования и вентиляции воздуха.

    Устройство

    Основными деталями являются теплоотдающие элементы, трубные решетки, коллекторы и съёмные боковые щитки.

    Основой теплоотдающего элемента является стальная труба диаметром 16 или 22 мм и толщиной 1,5 мм. На ней снаружи находится оболочка из алюминия с диаметрами 39 или 43 мм, соответственно. На поверхность алюминиевой трубки накатаны рёбра с шагом 2,8 мм. За счёт этого и расположения трубок в три ряда он имеет повышенный коэффициент теплоотдачи.

    Габаритные и присоединительные размеры водяных воздухонагревателей

    Правила монтажа

    Устанавливается в вентиляционные линии с помощью болтов через виброгасящие и теплоизолирующие вставки. Уровень передаваемой установке вибрации не должен превышать 2 мм/с. К трубопроводам подключается фланцами.

    В параллельной по воздуху батарее допускается монтаж без боковых щитков. Необходимо обеспечить герметичность соединения.

    Наведённая электрическая разность потенциалов способствует электрохимической коррозии контакта стали и алюминия. Поэтому следует избегать наличия источников электромагнитного поля вблизи.

    Меры безопасности

    При эксплуатации должны соблюдаться все требования техники безопасности при работе с оборудованием высокого давления и температуры.

    Техническое обслуживание

    Ко всем видам работ по ТО допускается персонал строго с соответствующим допуском.

    Категорически ЗАПРЕЩАЕТСЯ:

    • проводить любые работы по техническому обслуживанию обогревателя находящегося под давлением, даже подтягивать крепёжные детали и устранять утечку воды;
    • испытывать воздухом.

    Регламент ТО заключается:

    • текущего – в проверке исправности ежесуточно путём осмотра всех соединений на предмет обнаружения течей и ослабления крепежа;
    • планового:
      • ежемесячного – в очистке от пыли поверхности теплоотдающих элементов и подтяжке болтовых соединений;
      • полугодового – промывке раствором едкого натра с концентрацией 10%.

    Возможные текущие неисправности

    Дефекты, возникающие в процессе эксплуатации в конструкции, устранять самостоятельно не рекомендуется. Ликвидировать своими руками можно лишь причины снижения эффективности работы, вызванные нарушением плотности соединений калорифера КСк-4-8 с воздушным и водяным трактами. Следует всего лишь восстановить их герметичность, исключающую подсос воздуха и утечку воды.

    Наименование показателяКСк-4-8
    А + 5 828
    А1 + 3 551
    А2 430
    L 900
    L1 750
    Н 575
    Н1 503
    Ду 32
    Площадь поверхности теплообмена,  м² 25,52
    Площадь фронтального сечения прохода воздуха,  м² 0,392
    Масса не более, кг 61
    Производитель-ность по воздуху м³/ч 4000
    Производитель-ность по теплу, кВт 97,0
