Общие сведения
Количество лопаток-12
Назначение
Для перемещения воздуха и других газовых смесей
Варианты изготовления
Общего назначения из углеродистой стали
Условия эксплуатации
Температура перемещаемой среды не должна превышать +40°С .
Умеренный и тропический климат, 2-я категория размещения.

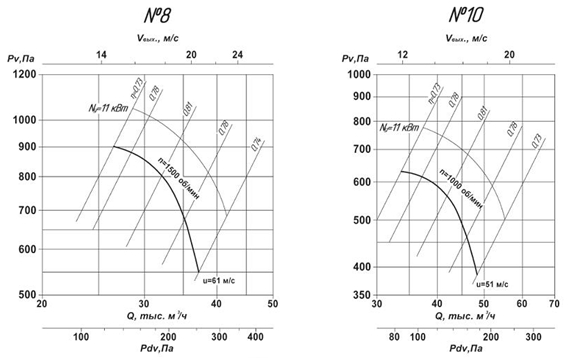

Аэродинамические характеристики

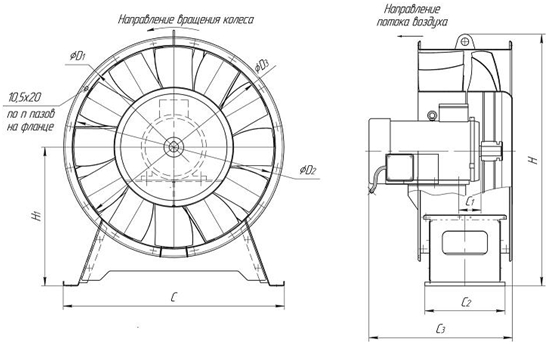

Габаритные и присоединительные размеры
|
Вентилятор
|
D
|
D1
|
D2
|
D3
|
H
|
H1
|
C
|
C1
|
C2
|
C3
|
n
|
|
ВО-2,3-130 №8
|
800
|
840
|
798
|
806
|
1003
|
553
|
883
|
89
|
320
|
572
|
16
|
|
ВО-2,3-130 №10
|
1000
|
1035
|
996
|
1004
|
1233
|
670
|
1090
|
108
|
424
|
712
|
24
|
Технические характеристики
|
Вентилятор
|
Двигатель
|
Частота вращения,
об/мин
|
Параметры в рабочей зоне
|
Масса,
кг
|
|
Типоразмер
|
Мощность,
кВт
|
Производительность,
тыс. м³/час
|
Полное давление,
Па
|
|
ВО-2,3-130 №8
|
АДМ132М4
|
11
|
1500
|
27,0 - 37,0
|
900-550
|
157
|
|
ВО-2,3-130 №10
|
АИР160S6
|
1000
|
34,0-48,0
|
630-380
|
282
|
