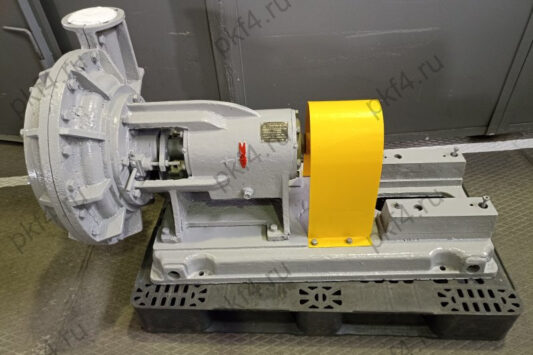

Насос Х45/31

Насос Х45/31 Насос Х45/31 pkf4.ru

Насос Х45/31 является одноступенчатым центробежным агрегатом консольного типа. Изделие применяется при перекачивании нейтральных сред и химически активных жидкостей в лакокрасочной, химической/нефтехимической, пищевой отраслях промышленности.

Форма заявки
Контактное лицо
Ваш город
e-mail (*)
Укажите e-mail
проверьте правильность, пробелы в адресе не допустимы
Телефон
Укажите телефон/факс
укажите код города
Заказ
Укажите наименование товара, модель (или основные характеристики), а так же количество и мы пришлём Вам коммерческое предложение.
Отправляя форму Вы даёте согласие на обработку Ваших персональных данных (152-ФЗ). Текст соглашения.
При необходимости ознакомьтесь с документом Политика конфиденциальности
ВНИМАНИЕ! Обязательно укажите что вы не робот, иначе заявка не будет отправлена. После нажмите кнопку отправить, затем прокрутите страницу вниз, чтобы увидеть сообщение об успешной отправке. Спасибо.
ПОСТАВЬТЕ ГАЛОЧКУ
Неверный ввод

Описание

Требования к перекачиваемым средам:

  • Объемная концентрация твердых включений: до 0,1%;
  • Допустимая размерность абразивных частиц: до 0,2 мм;
  • Плотность рабочей жидкости: не выше 1300 кг/м³;
  • Кинематическая вязкость среды: до 30*10-6 м²/с.

Технические характеристики насосов Х45/31:

  • Напор: 31 м;
  • Подача: 45 м³/ч;
  • Мощность: 6,0 кВт;
  • Частота вращения: 2900 об./мин.;
  • Кавитационный запас: не более 5 м;
  • Коэффициент полезного действия: не менее 65%;
  • Скорость утечки по уплотнению: 0,03 л/с (торцовое), 3,0 л/с (сальниковое);
  • Безотказная наработка агрегата: от 7000 ч;
  • Срок службы: от 5 лет.

Конструкция насоса Х45/31

Химические насосы типа Х45/31 состоят из электродвигателя и насоса, закрепленных на общей фундаментной плите. Для передачи вращения от привода используется упругая соединительная муфта. Вращение рабочего колеса насоса Х45/31 осуществляется против часовой стрелки (относительно стороны двигателя).

Насос Х45/31 оснащен ротором (рабочим колесом) закрытого типа, вращающимся в подшипниковых опорах. На всасывающей крышке агрегата закреплена лапа для крепления корпуса к фундаментной основе. Подшипниковый корпус имеет вспомогательную опору и консольным способом крепится к насосному корпусу. Подшипники, воспринимающие осевую нагрузку на ротор насоса Х45/31, смазываются консистентной смазкой. Для смазывания подшипников используют масленки в крышках.

Уплотнение вала

Уплотнение насосного вала может быть выполнено в следующих вариантах:

  • Мягкий сальник;
  • Двойное торцовое уплотнение;
  • Тройное торцовое уплотнение.

Торцовые уплотнения применяются в случаях недостаточности степени герметизации, обеспечиваемой мягким сальником, а также при ограниченном обслуживании насоса Х45/31.

Для смазки и охлаждения сальника и торцовых уплотнительных элементов на проток подается нейтральная чистая жидкость температурой до +40°C. Давление охлаждающей жидкости должно превышать входное давление на 0,1-0,15 МПа.

Утечки из уплотнений вала отводятся через корыто, установленное в корпусе подшипников насоса Х45/31.

Пожаро-, взрывозащитные элементы насоса Х45/31

Для защиты насосов Х45/31 при их использовании на взрывоопасных и пожароопасных производствах используют:

  • Взрывозащищенный электродвигатель (согласно категории защиты, безопасности помещения);
  • Проточки на всасывающем и напорном фланцах для крепления к трубопроводам по принципу «впадина-выступ»;
  • Гнезда под термометры сопротивления (в корпусе подшипников);
  • Подшипники с текстолитовыми или латунными сепараторами;
  • Ограждающий кожух муфты с винипластовой обшивкой.

При этом зазор между подшипниковыми крышками и валом должен составлять на сторону от 0,8 мм, зазор между подшипниковыми крышками и отбойниками – 1,5±0,5 мм (постоянная величина). Использование подшипников с железными сепараторами допустимо при обязательном регулярном осмотре, контроле их состояния.
