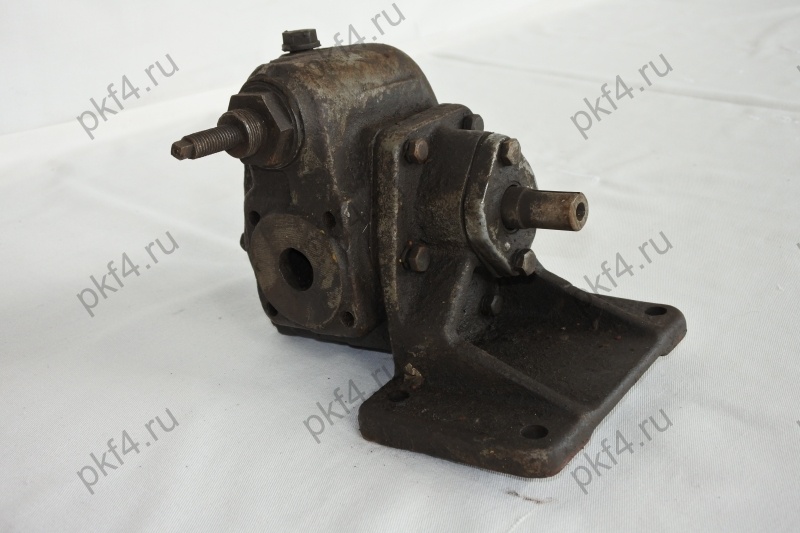

Насос шестеренный Ш 2-25

Насос шестеренный Ш 2-25
2 000,00 руб за единицу

+

Шестерённый насос Ш 2-25 – устройство для нагнетания жидкого масла в смазочную систему нефтедобывающих установок.

Цена: 2000р.

Для ознакомления доступна инструкция по эксплуатации насосов Ш 2-25

Форма заявки
Контактное лицо
Ваш город
e-mail (*)
Укажите e-mail
проверьте правильность, пробелы в адресе не допустимы
Телефон
Укажите телефон/факс
укажите код города
Заказ
Укажите наименование товара, модель (или основные характеристики), а так же количество и мы пришлём Вам коммерческое предложение.
я не робот
Неверный ввод
подтвердите что Вы не робот
Отправляя форму Вы даёте согласие на обработку Ваших персональных данных (152-ФЗ). Текст соглашения.
При необходимости ознакомьтесь с документом Политика конфиденциальности

Описание

Условия эксплуатации

Насос шестерённый Ш 2-25 предназначен для перекачки среды с:

  • вязкостью кинематической в пределах от 0,018·10-4 до 15,0·10-4 м²/с;
  • температурой от 20 до 40˚С;

Устройство Ш 2-25 может эксплуатироваться в климате холодном и умеренном по 3-й категории размещения в диапазоне температур от -45 до +50˚С.

Технические данные

  • Производительность – 4,0 м³/ч (1,1 л/с).
  • Рабочее давление – 0,4 МПа (4 кгс/см²).
  • Условные проходы патрубков:
    • входного – 40 мм;
    • выходного – 32 мм.
  • Электродвигатель:
    • мощность – 2,2 кВт;
    • синхронная частота вращения – 1450 об/мин (24 с-1).
  • Габариты шестерённого насоса (Д×Ш×В) – 250×255×200 мм (с плитой и двигателем – 566×286×305 мм).
  • Вес – 12,5 кг (46 кг).

Конструкция и принцип работы насоса шестерённого Ш 2-25

Составные части

Шестерённые масляные насосы относятся к классу объёмных. В устройстве Ш 2-25 используется шестерённый механизм с внешним зацеплением.

Основные детали Ш 2-25:

  • рабочий механизм;
  • корпус с крышками;
  • уплотнение торцевое;
  • клапан предохранительный.

Принцип действия

Рабочий механизм насоса Ш 2-25 представляет собой пару плотно сцепленных друг с другом шестерённых роторов внутри корпуса. Они вращаются противоположно. Один из них ведущий, другой – ведомый. При их совместном вращении перекачиваемая жидкость захватывается из входного патрубка шестерённого насоса и выдавливается в сторону выходного. Обратное движение среды исключается очень малой величиной зазора между зубьями роторов и корпусом насоса, а также между зубьями и соответствующими впадинами в межроторном пространстве.

Шестёрённый вал ведущего ротора вращает электродвигатель насоса Ш 2-25, а тот – ведомый ротор посредством своих зубьев.

Предохранительный клапан перепускает масло из выходной полости во входную при превышении выходным давлением допустимой величины. Тем самым предотвращается возможность аварии в нагнетательной линии. Клапан шестерённого насоса Ш 2-25 выставляется заводом-изготовителем на величину давления 6 кгс/см² и пломбируется.

Трущиеся детали устройства требуют подачи смазки между ними под давлением не менее 0,15 МПа (или 1,5 кгс/см²). Если шестерённый насос Ш5-25 используется для оборудования с рабочим давлением масла ниже указанной величины, то её нужно всё же обеспечить. Сделать это можно запорной арматурой, устанавливаемой на линии нагнетания, либо иным способом.
