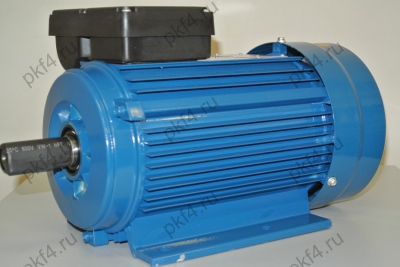

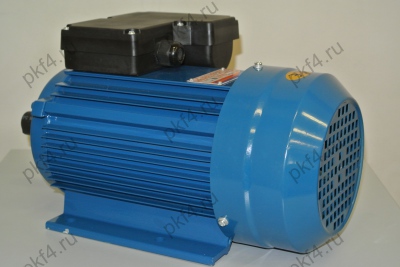

Однофазные двигатели

Однофазные электродвигатели работают от электросети переменного тока с напряжением 220 или 230 В (частота – 50 и 60 Гц). Используются для привода оборудования бытового и общего применения – насосов, станков, вентиляторов и других механизмов невысокой мощности.

Технические данные отображаются в его паспортной табличке на корпусе. Он выполняется на конструктивной основе изделия общепромышленного назначения и полностью соответствует ему по размерным показателям и параметрам надёжности.

Характеристики

• Минимальная кратность пускового момента (отношение стартового вращающего момента к номинальному) с рабочим конденсатором – 0,4, с рабочим и пусковым – 2,0.
• Монтажные исполнения – IM1081, IM2081, IM3081.
• Ёмкость пускового конденсатора зависит от требуемой величины пускового момента.

Электродвигатель комплектуется рабочим конденсатором на напряжение 450 В. Конденсатор закрепляется на корпусе машины у коробки выводов.

В качестве пускового используется конденсатор с рабочим напряжением не меньше 320 В. В комплекте поставки он отсутствует.

Они могут вращаться в любом направлении. Оно изменяется путём смены местами выводов обмотки на клеммной панели. При поставке подключение выводов соответствует вращению по часовой стрелке (взгляд со стороны привода).

По достижении им номинальной скорости пусковой конденсатор должен отключиться через 1-2 с и разрядиться. Эти процессы должны обеспечиваться аппаратурой пуска, регулирования и коммутации.
